닫기

테크노트

배너

에스엠랩, 전기차용 양극재 소재 기술 개발...다결정 소재 대비 수명 특성 30%↑

URL복사



전기차 배터리의 기존 음극 소재를 그대로 쓰면서 고속충전에 따른 수명 저하도 줄일 수 있는 획기적 방식의 양극 소재 기술이 나왔다.



UNIST 교원창업기업인 에스엠랩(SMLAB)이 리튬이온배터리의 고속충전 특성을 개선할 수 있는 ‘단결정 양극 소재’ 기술을 개발했다. 양극 소재의 형상과 표면구조를 변화시키는 것만으로도 수명 특성이 30% 이상 향상됐다.



전기차에 사용 중인 리튬이온배터리에 급속 충전을 반복하면 양극과 음극에서 부반응이 일어나 수명이 저하된다. 급속 충전 시 리튬이온은 음극의 흑연 입자 내부로 들어가지 못하고 전해액과 반응해 손실된다. 양극에서도 빠른 속도로 리튬이온이 드나들게 되는데, 이런 충‧방전이 반복되면 부피가 팽창하면서 양극 구조를 붕괴해 리튬이온 출입을 어렵게 만든다.



이런 문제들은 결국 배터리 셀 온도를 높이고, 이에 따라 전해액과 양극과 음극의 소재 표면에서 분해도 가속화되므로 수명 저하로 이어지는 것이다. 이를 해결하는 기술로는 주로 음극 소재의 개선이 제안됐다. 흑연 대신 리튬을 사용하거나 흑연과 실리콘을 사용해 충전 시간을 단축하려는 시도였다.





배터리 충전 시 리튬이온은 음극의 흑연 구조 속에 있는 빈 공간으로 들어간다. 기존 흑연 음극 소재에서는 리튬이온의 이동속도가 느리지만, 리튬금속이나 실리콘은 표면에 리튬이온이 바로 흡착돼 반응하므로 이동속도가 빨라진다. 리튬이온이 이동하는 속도가 흑연보다 리튬금속이나 실리콘에서 더 빠르기 때문이다.

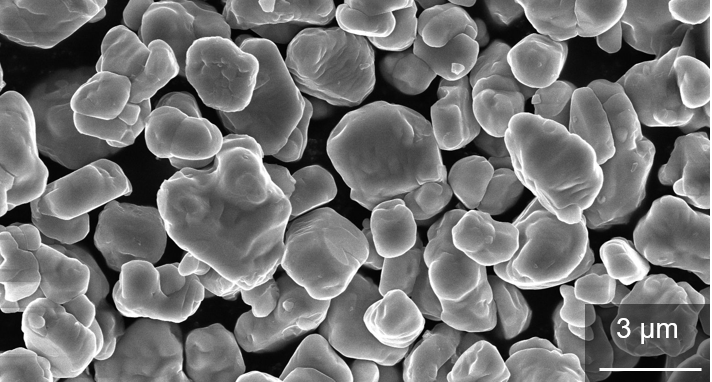

에스엠랩에서 개발한 고속충전 기술은 음극에 흑연을 그대로 사용하면서 양극 소재의 형성과 표면구조를 변화시켜 고속충전 특성을 획기적으로 개선했다. 이번에 개발한 양극 소재는 니켈(Ni) 97%, 코발트(Co) 2% 미만 함량의 단결정 NCA(M) 소재(NiCoAlMn)다.



조재필 에스엠랩 대표는 “기존에 사용되는 고속충전용 양극 소재는 다결정이고 니켈 함량이 80% 정도에, 비싼 코발트 함량이 5% 이상”이라며 “니켈 함량을 97%까지 높이고, 코발트 함량은 2% 미만으로 줄여 가격경쟁력을 높인 단결정 양극 소재는 이번에 처음으로 보고됐다”고 말했다.



에스엠랩은 자체 운용 중인 파우치형 리튬이온 배터리 제조설비를 이용해 고속충전 평가를 진행했다. 양극은 187Wh/kg의 에너지 밀도를 가지는 1Ah 셀로 단위면적당 용량 4.07mAh/㎠, 25℃ 조건을 주고 미국 스타트업인 ‘솔리드에너지시스템’이나 ‘퀀텀스케이프’는 <3mAh/㎠ 영역대에서 급속 충전 실험 결과를 발표했다. 이에 따르면 전지의 단위면적당 용량이 높을수록 고속충전 시 저항의 증가로 리튬이온의 이동속도가 급속히 떨어져 수명이 급속히 감소된다.



조재필 대표는 “고속충전 시 배터리의 수명 개선을 위해 양극 소재의 형상을 ‘단결정’으로 만들고, 높은 전류가 걸릴 때 발생하는 높은 저항 문제는 망간 원소(Mn)와 극소량의 첨가제들을 도핑해 완전히 극복했다”며 “특히 단결정 표면에서 리튬이온이 최대한 많이 이동하도록 특정 결정면 방향으로 향하게 한 부분은 양극의 형상과 표면구조가 고속 충‧방전 특성에 영향을 미친다는 것을 보여준다”고 설명했다.



한편, 에스엠랩은 2018년 7월 UNIST 에너지화학공학과 조재필 특훈교수가 창업했다. 니켈 함량 80% 이상의 NCM(A)과 NCA를 수세 공정 없이 단결정 형태로 양산하는 기술을 보유하고 있다. 니켈 함량 94% 이상 소재의 현재 연간생산량은 7200톤인데, 앞으로 2만1600톤 증설해 2023년까지 2만8800톤까지 늘릴 계획이다.



헬로티 이동재 기자 |



















주요파트너/추천기업
