최신 머신비전 콤포넌트 및 솔루션 대거 전시



Automate 2019가 오는 4월 8일부터 11일까지 미국 일리노이주 시카고 시카고의 맥코믹 플레이스(McCormick Place)에서 개최된다. 이번 전시회는 로봇, 머신 비전, 인공 지능 및 모션 제어와 같은 기술에 중점을 두고 있다.



Automate 2019는 자재처리 및 공급망 솔루션 전시회인 ProMat과 함께 동시에 개최된다. 주최측은 Automate 2019에 약 20,000명이 관람할 것으로 기대하고 있다 .



Automate 2019에서 제공되는 자동화 기술은 ▲자동 식별 및 데이터 수집/RFID ▲협업 로봇 ▲레이저 ▲도량형 ▲모바일 로봇 ▲모션 컨트롤러 ▲광학 및 렌즈 ▲부품 취급 장비/컨베이어 ▲PLCs ▲센서 및 피드백 장치/시스템 ▲시뮬레이션 소프트웨어 등이다.



Automate 2019에는 전문 세션 및 인증 프로그램이 포함된 교육 컨퍼런스가 동시에 열린다. ▲자동화하는 방법 ▲자동화 솔루션 및 혁신 ▲협업 및 모바일 로봇 ▲인공 지능, 디지털화 및 스마트 제조 ▲공인 비전 전문가 (CVP) 기본 ▲공인 비전 전문가 (CVP) 고급 ▲공인 모션 제어 전문가 (CMCP) ▲제조용 고급 로봇 공학 (ARM) 업데이트 등의 교육이 진행된다.



특히, Automate 2019에는 글로벌 머신비전 전문기업들이 대거 참가한다. 이들 기업들은 가장 최근 업데이트된 제품, 솔루션, 서비스로 관람객들의 눈을 사로잡을 계획이다.



이번 Automate 2019에서 눈여겨볼만한 머신비전 제품, 솔루션을 미리 살펴본다.





SUALAB, 최신 버전 머신비전 소프트웨어

SUALAB은 머신비전 어플리케이션용 SuaKIT 딥 러닝 소프트웨어 라이브러리의 최신 버전을 전시한다.
SuaKIT 버전 2.0에서는 딥 러닝 소프트웨어에 이미지 압축, 감지 모델, 시각적 라벨러 및 시각적 디버거 도구가 도입되었다. 버전 2.1에서는 지속적인 학습 (사전 학습 된 모델을 활용하여 딥 러닝 모델을 학습하는 방법), 다중 이미지 분석 (사용자가 한 쌍으로 3개 이상의 이미지를 학습할 수 있는 교육 방법) 및 불확실성 데이터 분석(모호한 데이터 세트를 분류하기 위해 데이터의 불확실성 점수를 사용자에게 제시하는 도구) 등을 포함한 소프트웨어를 업데이트하였다.



Cognex, 에어리어 스캔 스마트 카메라

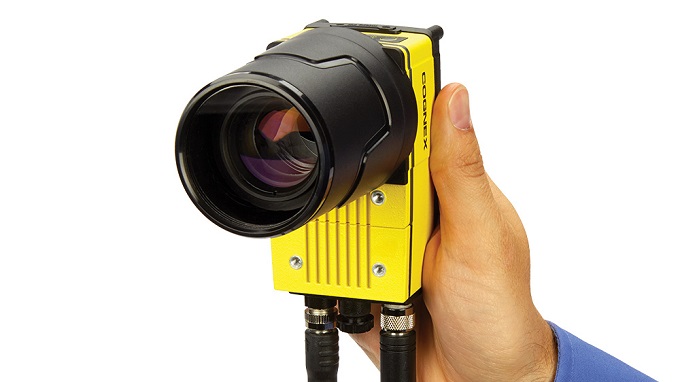

Cognex는 In-Sight 9912 12MPixel 에어리어 스캔 스마트 카메라를 선보인다. In-Sight 9912는 단색 또는 컬러 모델로 제공되며, 3.45μm 픽셀 크기의 1.1" CMOS 센서가 있으며 단색 14 fps 및 8 fps 컬러 카메라로 구성돼 있다.
53.4 x 60.5 x 121mm 카메라는 8GB 마이크로 SD 카드, 832MB SDRAM, 7.2 VDC 메모리가 있으며 24 VDC가 필요하며 GigE 인터페이스가 있으며, C 마운트 렌즈 덮개가 있는 IP67 보호 기능이 있다.

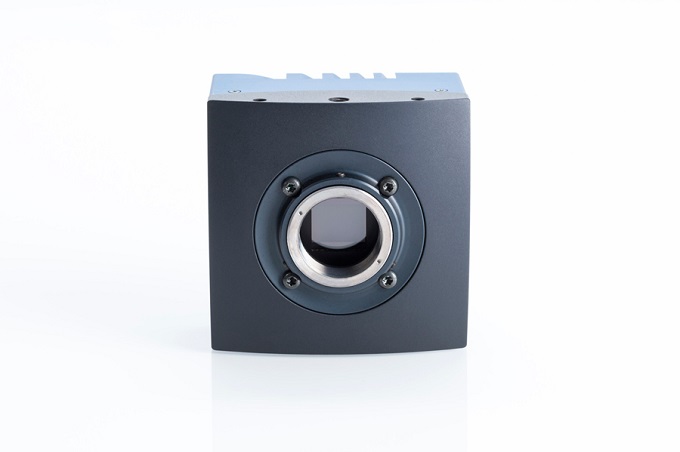

Lakesight Technologies, 새로운 CMOS 카메라

Lakesight Technologies는 새로운 EoSens 1.1CXP2 카메라를 선보인다. 80 x 80 x 53mm 풋 프린트를 갖춘 이 새로운 카메라는 13.7μm 픽셀 크기의 4/3"포맷의 LUX13HS CMOS 글로벌 셔터 센서와 C 마운트 및 F 마운트 옵션을 갖추고 있다.
EoSens 1.1CXP2는 3,600fps에서 1280x864픽셀을 제공하고 해상도를 줄이면 최대 150,000fps를 제공한다. 이 카메라는 4 x 12Gbits/s 전송의 CoaXPress V2 인터페이스를 특징으로 한다.
Lakesight는 또한 Chromasens, allPIXA evo 및 ChromaPIXA 카메라 라인과 Coronall Coaxial Light 모듈 라인의 세 가지 제품을 선보인다.



Silicon Software, CNN 지원 프레임 그래버

Silicon Software는 microEnable 5 FPGA에 통합된 데이터 흐름 설계에서 그래픽 CNN 연산자로 훈련된 신경망을 사용하여 CNN(Convolutional Neural Network) 준비가 된 Camera Link 인터페이스가 있는 microEnable 5 deep VCL 프레임 그래버를 시연한다.
프레임 그래버는 고속 라인 카메라의 데모 데모를 통해 선보일 것이며, 보이지 않는 UV 및 IR 잉크를 포함하는 Metaphase의 변조된 라인 라이트와 함께 Skye Automation과 협력하여 멀티 스펙트럼 라이트 데모를 시연한다.

엡손, 2대의 로봇 시리즈

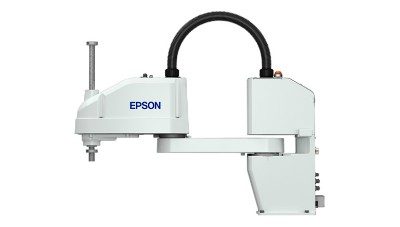

엡손이 선보일 G- 시리즈, LS-시리즈, RS-시리즈 및 T-시리즈 올인원 SCARA 로봇 라인은 최대 20kg의 하중, 175mm~1000mm의 도달 거리 및 5mm까지의 정밀도를 제공한다. 새로운 SCARA 모델은 현장에서 시연된다.
C4 시리즈, C8 시리즈 및 N 시리즈 로봇 라인은 제한된 작업 공간에 원활하게 액세스 할 수있는 SlimLine 디자인과 유연성을 제공한다. ‘초 저가형’ 6 축 모델은 현장에서 처음 시연된다. 엡손은 비전 가이드, 포스 가이드, 엡손 RC + 개발 환경을 포함한 통합 솔루션 포트폴리오를 선보인다. 그리고 새로운 통합 부품 공급 솔루션이 소개된다.



Kowa, 견고한 고해상도 렌즈

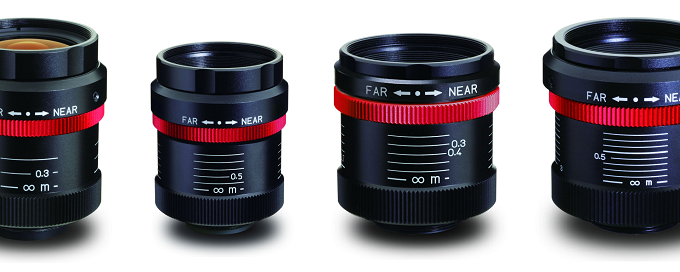

Kowa는 자사의 새로운 HC-V 시리즈 렌즈를 선보인다. HC-V 시리즈는 Kowa의 표준 1"HC 렌즈를 기반으로 하며, 고진동 및 고충격 환경에 적합하며, 1인치 혹은 더 작은 센서 크기가 필요한 MPixel 애플리케이션용으로 설계되었다.
HC-V 시리즈는 초점 조정링을 잠그기 위한 양방향 가역 너트, 하우징에 접착된 내부 유리 요소 및 F- 스톱 선택을 위한 교환 가능한 아이리스 플레이트를 특징으로 한다.



IDS Imaging Systems, 3D 카메라 및 AI 데모

IDS Imaging Systems는 Ensenso 3D 카메라와 IDS NXT 계열의 앱 기반 카메라를 시연한다.

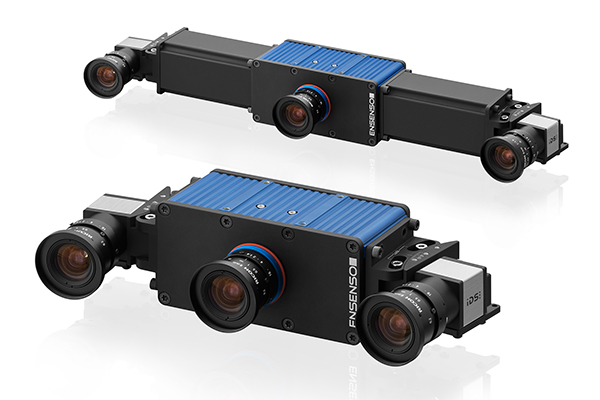

3D 비전 애플리케이션용으로 설계된 Ensenso 스테레오 비전 카메라는 통합 CMOS 센서와 프로젝터를 사용하여 ‘투영된 텍스처 스테레오 비전’기법을 활용한다. IDS Imaging은 Techman Robot과 함께 일하는 Ensenso 카메라의 bin picking 데모를 시연한다.
IDS NXT 카메라는 앱을 기반으로 하기 때문에 여러가지 용도로 스마트 카메라에 기능을 설치할 수 있다. IDS는 컨베이어 벨트를 통해 이송된 밀봉되지 않은 드럼을 감지하는 데모를 통해 IDS NXT 베가스 모델을 전시한다. 또한 IDS는 IDS NXT 리오 모델의 자체 학습 알고리즘을 시연한다.

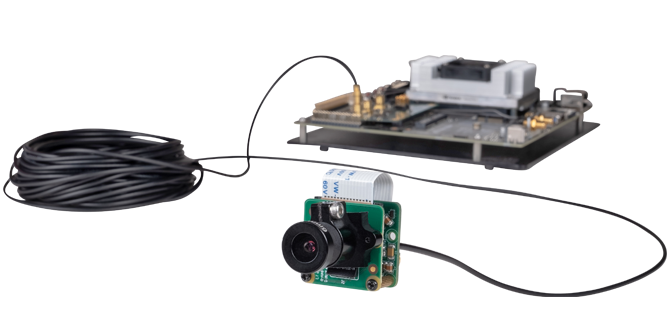

The Imaging Source, MIPI 카메라 모듈

Imaging Source는 MIPI-CSI-2 카메라 모듈을 선보일 예정이다. 이 모듈은 다양한 CMOS 센서 및 플랫폼을 지원하며 15m 이상의 케이블 길이, 동시 데이터 전송, 제어 채널을 지원하는 FPD-Link III 브리지 솔루션을 제공합니다 단일 동축 케이블로 전원을 공급한다.



Gardasoft, 새로운 조명 컨트롤러

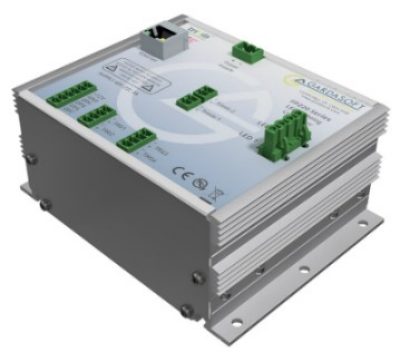

산업용 LED 기술 제조업체인 Gardasoft는 새로운 FP200 시리즈 조명 컨트롤러를 선보인다.  FP200은 20A의 최대 펄스 전류로 최대 20kHz의 주파수를 트리거 할 수 있다. 제조업체에 따른 FP200 시리즈는 또한 서브 밀리 암페어 레벨에서 저 전류 출력을 위한 향상된 성능을 제공한다. Gardasoft의 triniti 지능형 조명 플랫폼과 호환되는 버전과 독립 실행형 버전을 사용할 수 있다.
Gardasoft는 또한 머신비전 시퀀싱을 위한 CC320 트리거 타이밍 컨트롤러를 전시하고, 16 채널 PP1600 컨트롤러와 TR-CL 렌즈 컨트롤러 시리즈의 데모를 선보일 예정이다.

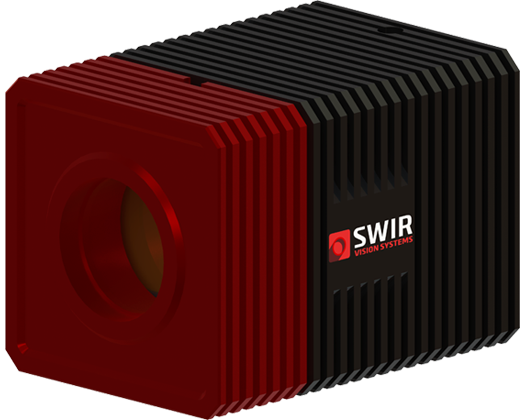

SWIR Vision Systems,  새로운 HD 카메라

SWIR Vision Systems는 새로운 Acuros HD SWIR 카메라를 전시한다. 새로운 카메라는 33mm 센서 크기, 15μm 픽셀 피치, 14비트 프레임 속도 30fps의 1920 x 1080 해상도 및 2.1MPixel 이미징을 제공한다. 이 카메라에는 15% QE 및 F 마운트 렌즈가 포함된다.
Acuros 시리즈는 InGaAs 카메라와 저렴한 가격대로 경쟁하기 위한 모델이다.

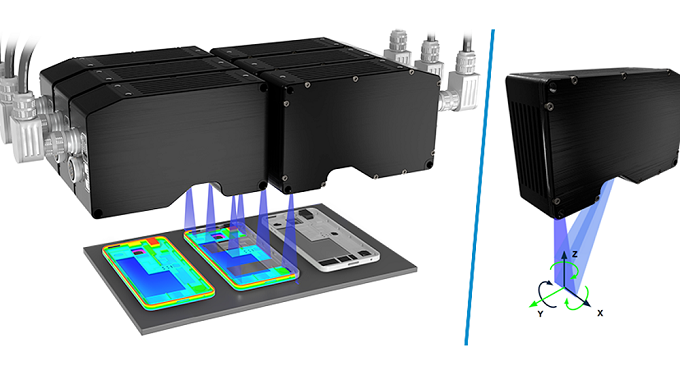

LMI Technologies, 3D 스캐닝 및 검사 솔루션

LMI Technologies는 Gocator 검사 솔루션 제품군, GoMax Smart Vision Accelerator 및 스마트 3D 로봇 비전 시스템을 소개한다.
3D 레이저 프로파일 러의 새로운 Gocator 2500 시리즈는 최대 10kHz의 스캔 속도를 제공하며 소형 부품 검사를 위해 제작되었다. Gocator 3504 3D 스냅 샷 센서는 최대 6Hz의 스캔 속도와 7mm의 측정 범위를 제공한다. GoMax 스마트 비전 가속기는 GPU 지원 데이터 처리 기능을 추가하여 Gocator 하드웨어를 지원한다.
LMI는 또한 품질 검사 및 픽 앤 플레이스(pick-and-place) 애플리케이션을 위해 Universal Robots 장치와 Gocator 하드웨어를 쌍으로 묶은 스마트 3D 로봇 비전을 시연한다.

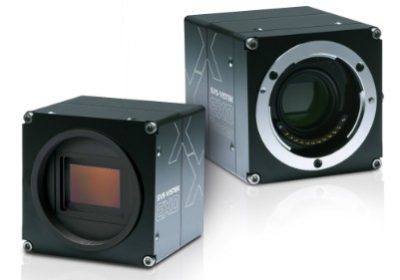

SVS-Vistek, EXO 카메라 시리즈의 USB3 버전 표시

SVS-Vistek은 EXO 카메라 시리즈의 새로운 USB3 모델 라인을 선보인다. exo342, exo367 및 exo387 모델은 최대 360MB/s의 USB3 대역폭에서 31.4, 19.6 및 16.8MPixel 해상도를 지원하며 12, 18.5 및 21.5fps를 허용한다.
새로운 카메라는 APS-C 및 4/3"까지의 센서 크기를 커버할 수 있는 58 x 58mm의 전면 패널 섹션을 갖추고 있으며, 모두 3.45μm 픽셀의 Sony Pregius 2 CMOS 센서를 기반으로 한다.





SOLOMON, bin picking solution

SOLOMON Technology는 AccuPick 3D bin picking 솔루션을 선보인다.
AccuPick 3D 시스템은 3D 머신비전과 딥 러닝 루틴을 결합하여 시스템이 CAD 파일 없이도 치수로 객체를 분류할 수 있게 한다. AccuPick 3D는 여러 3D 스캐닝 기술과 범용 로봇을 포함한 16개의 로봇 브랜드에 의해 지원된다. 빠른 모션 계획 모듈은 로봇 또는 그리퍼가 용지함에 닿지 않도록 한다.



CCS, 여러 조명 솔루션

CCS는 LSS, EL 및 OLF 시리즈의 제품에 중점을 두고 여러 조명 솔루션을 전시한다.
Computational Imaging 용 LSS 시리즈는 멀티 샷 이미지 캡처를 위한 조명, 컨트롤러 및 소프트웨어를 포함한다. EL 시리즈 솔루션은 IP 등급 조명, SWIR 및 패턴 프로젝터와 같은 맞춤형 구성 요소를 갖추고 있다. OLED 평면 조명의 OLF 시리즈는 높은 출력과 균일성을 위한 슬림한 디자인과 엔지니어링을 특징으로 한다.

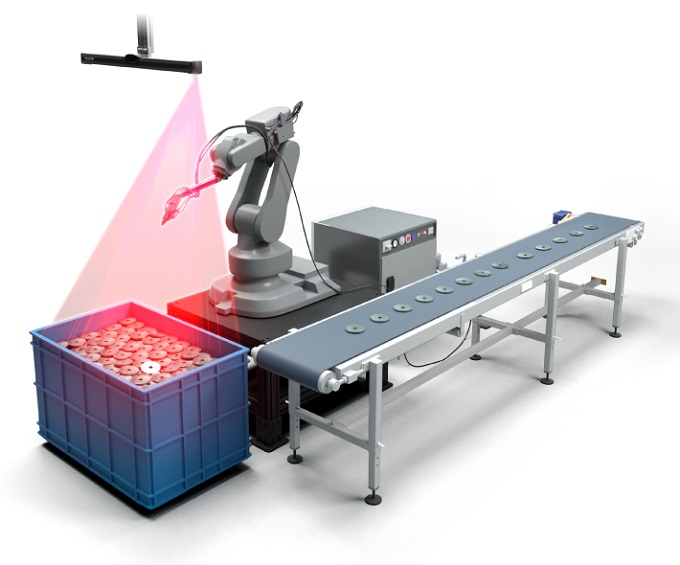

Photoneo, 머신비전 소프트웨어 및 3D 스캐너

Photoneo는 3D 머신 비전 시스템을 위한 세 가지 소프트웨어 솔루션을 선보인다. 자동 bin picking 솔루션을 설정하기 위한 웹 기반 소프트웨어인 Bin Picking Studio는 PhoXi 3D Scanner를 갖춘 로봇 bin picking 데모를 통해 보여질 예정이다.
시간당 최대 500픽을 사용하여 1 x 1cm 크기와 모양의 물체를 선택하는 데 도움을 주기 위해 설계된 AI 구동 AnyPick 소프트웨어와 스마트 로봇 핸들링 소프트웨어 Locator도 제공된다.





Automation Technology, 3D 컴팩트 센서 및 스마트 적외선 카메라

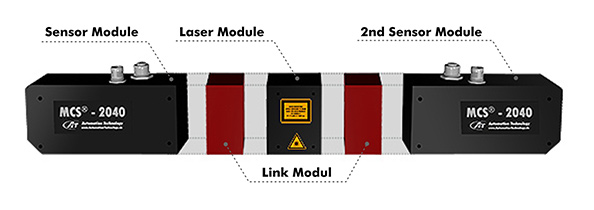

Automation Technology의 소형 3D 센서인 MCS 시리즈는 IP67 보호 기능과 사용자 사양에 맞게 제작되었다. 전류 센서 모듈은 프로파일당 최대 2,048 포인트의 출력과 최대 200kHz의 프로파일 속도를 지원한다. 스캔 폭은 130~1200mm, z- 범위는 100~800mm, 삼각 각은 15-45°, 해상도 x는 80~580μm, 해상도 z는 2~22μm이다. 레이저는 적색 또는 청색으로 제공되며, 3가지 레이저 등급(2M, 3R 및 3B)이 가능하다.
IRSX 시리즈 스마트 적외선 카메라의 픽셀 크기는 17 x 17μm이다. IRS336은 336 x 256이고 IRS640 모델은 640 x 512이며 두 카메라 모두 7.5~13μm의 스펙트럼 범위를 가지고 있다. IRSX 카메라는 렌즈 크기를 계산하지 않고 155 x 55 x 77mm 하우징에 들어 있다. GigE Vision, Modbus TCP, HTTPS 및 FTP를 포함하되 이에 국한되지 않는 일련의 프로토콜을 지원한다.

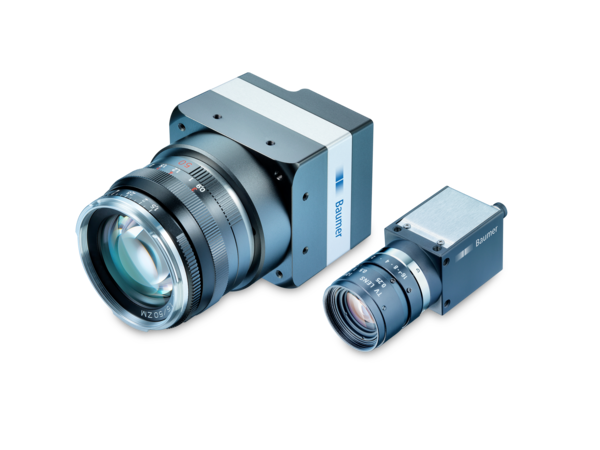

Baumer, CX 및 LX 시리즈 카메라

Baumer Optronic은 세 가지 특정 모델에 주목하여 두 대의 카메라 시리즈를 선보인다.
LX 시리즈 카메라의 10 GigE 인터페이스 버전은 Sony Pregius 센서를 기반으로 3~12Mpixels를 특징으로 하며 모노 또는 컬러 모델로 최대 216fps를 제공한다.
CX 시리즈 카메라는 40 x 40mm 크기의 풋 프린트를 가지고 있으며 글로벌 및 롤링 셔터 모델의 CMOS 센서를 갖추고 있다. CX.I 시리즈 카메라는 -40°C~70°C의 작동 온도 범위, 산업용 M12 커넥터, 최대 12MPixel 및 94fps 캡처 또는 버스트 모드의 148fps를 특징으로 한다. 이 제품들은 최대 4개의 출력을 가지고 있다. 120W/2.5A 및 밝기 제어 기능이 통합된 번개 컨트롤러가 포함되어 있다. CX.1 시리즈 카메라 용 IP65/67/69k 하우징을 사용할 수 있다.

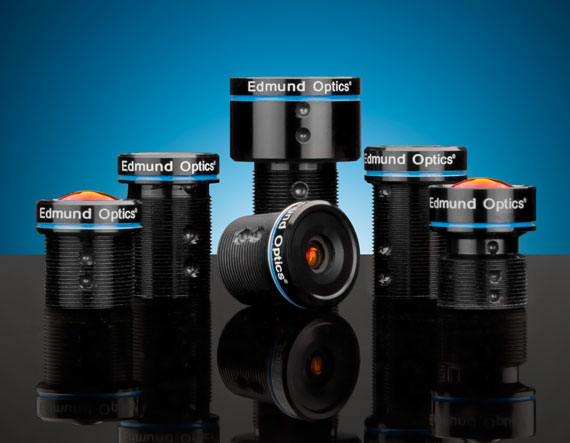

Edmund Optics, 4개의 렌즈 시리즈

Edmund Optics는 CA, Cr, Liquid Lens M12 및 Rugged Blue M12 시리즈 렌즈를 선보인다.
CA 시리즈 렌즈는 27.9mm APS-C 형식 센서를 지원하며 17.5mm 플랜지 거리의 M35 x 0.75 나사산이 특징인 TFL 마운트가 특징이다.
Cr 고정식 초점 길이 시리즈 견고한 렌즈는 충격과 진동에 강하고 개별 렌즈 요소를 제자리에 붙임으로써 광학 포인팅 및 위치 유지를 유지한다. Cr 시리즈 렌즈는 잠금 C 마운트 클램프가 특징이며 50G 충격 등급이다.
Liquid Lens M12 이미징 렌즈 시리즈는 투피스 하우징 디자인을 채택하고, f/2.4 광학 디자인을 특징으로 한다. 일체형 액체 렌즈는 180° 회전되어 렌즈 제어 케이블에 액세스할 수 있다.



Computar Optics, 새로운 텔레센트릭 렌즈

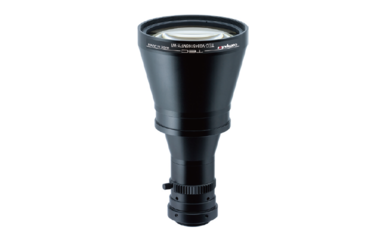

Computar Optics의 TEC-V0345165MPY-WI 12 MPixel C-마운트 0.345x 텔레센트릭 렌즈는 1.1인치 센서용으로 설계되었으며 12MPixel 센서와 호환된다. 이 렌즈는 최외각까지의 TV 왜곡(-0.024 %)을 특징으로 165.2mm 작동 거리용으로 설계된 소니 IMX253 3.45μm 이미지 센서에 특화되어 있다. 그리고 1픽셀을 10μm로 볼 수 있다.





LUCID Vision Lab, 3D 및 GigE 카메라

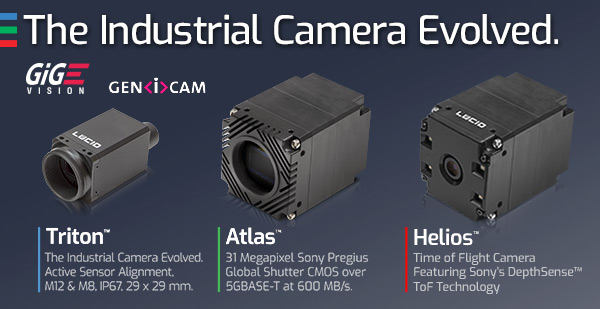

LUCID Vision Labs는 Helios 3D 및 5GBASE-T Atlas 모델의 두 가지 카메라를 전시한다.
Helios 3D 0.3 MPixel 카메라는 640 x 480 어레이, 10μm 픽셀 크기 및 PoE(Power over Ethernet) GigE 인터페이스를 통해 60fps의 깊이있는(depth) 데이터를 생성할 수 있는 Sony의 IMX556PLR 백라이트 ToF 근적외선 이미지 센서를 갖추고 있다.
Atlas 카메라 시리즈는 이더넷 케이블을 사용하여 최대 600m 전송에 600MB/s의 데이터를 제공할 수 있는 5GBASE-T 기술을 특징으로 한다. 5GigE Atlas 카메라는 5Mpixels에서 31.4Mpixel 모델까지 다양하다. 고해상도 모델은 IMX342 APS-C 형식 글로벌 셔터 CMOS, 19.6MPixel IMX367 및 16.8MP IMX387 센서를 특징으로 한다.





Solvistec Imaging, 10 GigE 카메라

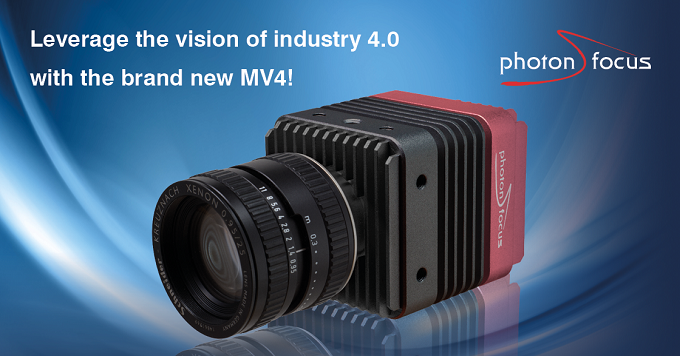

Solvistec Imaging의 Phot MV4 카메라에는 GigE 및 10 GigE 인터페이스가 장착되어 있으며, 후자는 구리 또는 광섬유 케이블을 지원한다. 구리 인터페이스를 사용하면 PoE가 가능하다. MV4는 유연성을 위해 최대 32개의 탭이 있는 다양한 CMOS 센서를 지원한다.



iBASE Technology, 임베디드 CPU 모듈

Intel Atom x7-E3950 2.0GHz 또는 x5-E3930 1.8GHz 프로세서로 구성 가능한 IBQ800 저전력 CPU 모듈은 -40°C ~ 85°C의 온도에서 작동하도록 설계되었다.
이 모듈에는 4GB 또는 8GB의 LPDDR4 메모리와 최대 32GB의 eMMC 5.0 SSD를 장착할 수 있다. 또한 IBQ800에는 Intel SoC 통합 Gen9-LP 그래픽 컨트롤러와 LVDS 또는 eDP 디스플레이 인터페이스가 있다.
IBQ800은 70 x 70mm 크기로 기가비트 LAN 1개, USB 3.0 3개, USB 2.0 4개, COM 1개 및 SATA III 인터페이스 2개를 포함한다.

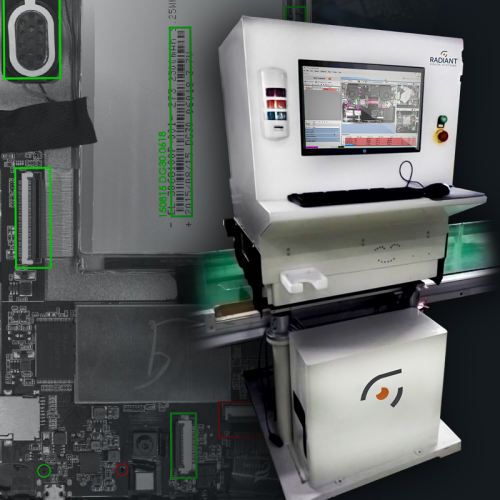

Radiant Vision Systems, 자동 시각 검사 스테이션

Radiant Vision Systems의 INSPECT.assembly 시스템은 턴키 방식의 자동 육안 검사 스테이션으로, 복잡한 조립품의 생산 수준 검사 요구사항을 충족할 수 있도록 정밀한 공차로 구성되며 인라인 어셈블리 검증을 수행하도록 설계되었다. 시스템은 조립 검사를 자동화하기 위해 최종 장치 인클로저에 도달하기 전에 나사, 케이블, 커넥터 및 기타 중요한 기능을 포함한 구성 요소의 존재, 위치 및 무결성을 감지한다.
또한 INSPECT.assembly 시스템에는 조명 및 고정 장치와 같은 기능 분석을 위한 INSPECT 소프트웨어가 있다. 또한 검사 결과 및 프로세스 제어의 추적성을 위한 보고 기능, 바코드 판독 및 데이터 출력을 제공하여 제품 반품 및 회수를 줄이기 위한 운영을 개선한다.
INSPECT.assembly 시스템은 ProMetric Y 이미징 포토 미터를 기반으로 한다. 이 포토 미터는 2~29Mpixels의 CCD 이미지 센서와 함께 사용할 수 있으며 70dB 이상의 동적 범위를 제공한다.
