머신비전이 인더스트리 4.0, 스마트팩토리의 핵심 기반 기술로 자리잡고 있다. 머신비전시스템은 산업용 카메라, 렌즈, 조명, 프레임 그래버, 기타 소프트웨어 등으로 구성된다. 머신비전시스템의 각 영역별로 쟁쟁한 글로벌 기업들이 포진하고 있다. 이들 기업들은 차별화된 제품들을 지속적으로 출시하고 있다.

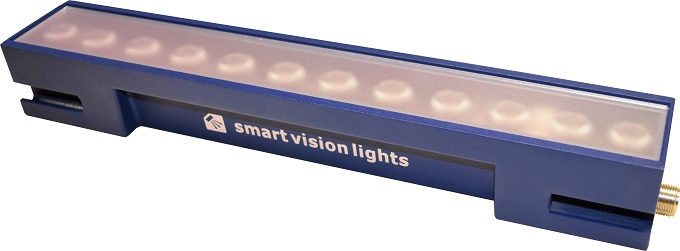

Smart Vision Lights, 선명한 선형 LED 라이트 출시
Smart Vision Lights는 가장 진보된 선명하고 선명한 조명으로 100,000lux를 제공하며 금속 하우징을 갖춘 LXE300 LED 라이트를 출시했다.

이 라이트는 Smart Vision Lights의 내장형 Multi-Drive 드라이버를 특징으로 하며, 지속적으로 또는 OverDrive 스트로브 모드에서 작동할 수 있으며, LED로 전달되는 전류를 조절하여 과도한 열로 인한 조기 열화 및 고장으로부터 보호한다. 5핀 M12 커넥터가 장착된 LED 라이트는 흰색, 청색(470nm), 청록색(505nm), 녹색(530nm), 적색(625nm) 및 적외선(850nm 및 940nm) 추가 파장이 요청시 제공된다.

또한 모노리식 조명 비용의 일부분만으로 균일한 출력의 긴 선형 조명을 만들기 위해 최대 6개의 조명을 간격없이 끝에서 끝까지 직접 연결할 수 있다.

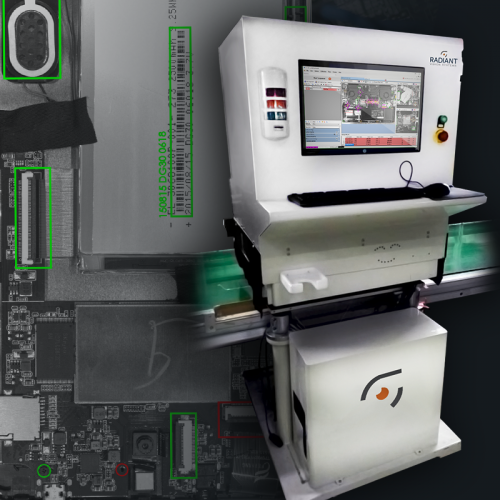

Radiant Vision Systems, 인라인 어셈블리 검증용 자동 시각 검사 스테이션 출시
Radiant Vision Systems은  인라인 어셈블리 검증을 수행하도록 설계되어 복잡한 전자 어셈블리의 생산 수준 검사 요구 사항을 충족 할 수 있도록 정확한 허용 오차로 구성되는 턴키 자동화 시각 검사 스테이션인 ‘INSPECT.assembly 시스템’을 개발했다.

이 시스템은 ProMetric Y 이미징 포토 미터를 기반으로 하며 2~29Mpixel의 CCD 이미지 센서를 사용할 수 있으며 70dB 이상의 동적 범위를 제공한다.

시스템은 조립 검사를 자동화하기 위해 최종 장치 인클로저에 도달하기 전에 나사, 케이블, 커넥터 및 기타 중요한 기능을 포함한 구성 요소의 존재, 위치 및 무결성을 감지한다. 또한, 턴키 비전 시스템은 조명 및 고정 장치 뿐만 아니라 기능 분석을 위한 INSPECT 소프트웨어를 특징으로 한다. 또한 검사 결과 및 프로세스 제어의 추적성을 위한 보고 기능, 바코드 판독 및 데이터 출력 기능을 제공하여 제품 회수 및 리콜을 줄이기 위한 운영을 개선한다.

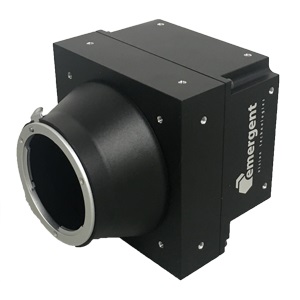

Emergent Vision Technologies, 10GigE 라인 스캔 카메라 시리즈 발표
Emergent Vision Technologies이 새로운 기능을 탑재한 PACE 10GigE 라인 스캔 카메라 시리즈를 발표했다. 신제품은 초고속 환경에서 저소음 및 고정밀 기능을 갖춘 머신비전 애플리케이션을 구현할 수 있도록 설계되었다.

첫 번째 모델은 Teledyne e2v의 8,192 유효 픽셀 Elite 8K 라인 스캔 글로벌 셔터 CMOS 이미지 센서를 특징으로 하는 LR-8K 카메라다. 이 카메라는 7.5μm 픽셀 크기로 137KHz 단일 회선 속도인 쌍선형 선 68KHz의 속도 및 SFP + 인터페이스가 있는 10GigE Vision을 통해 45KHz의 3선형 선 속도를 제공한다. 컬러 및 흑백 버전으로 제공되는 이 카메라는 GigE Vision 및 GenICam과 호환되며 M72 x 0.75 나사 및 F 마운트 어댑터를 갖추고 있다.

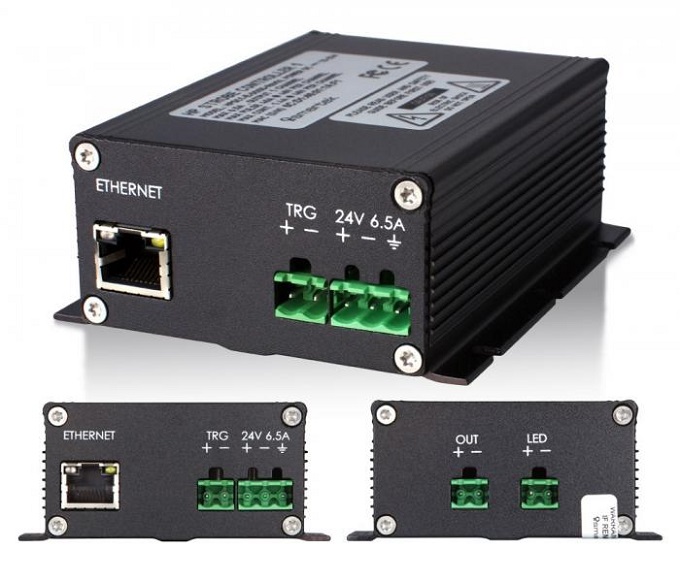

SMARTEK Vision, LED전류 컨트롤러, 비전 시스템의 전력 개선
빠르게 움직이는 물체에 대해 선명한 이미지를 얻는 것은 비전 어플리케이션에서 가장 까다로운 작업 중 하나다. 조명의 미묘한 변동은 측정 정밀도의 오차를 유발할 수 있다. LED 조명을 정밀하게 제어하는 ​​것은 매우 높은 영상 및 분석 품질을 보장하는 핵심 요소다. 조명을 사용하여 비전 시스템에 전력을 공급할 때 생산성을 향상시키기 위해 SMARTEK Vision의 HPSC 시리즈와 같은 LED 전류 컨트롤러는 고품질의 빠르고 안정적인 처리를 위한 최상의 옵션이다.

시장에서 가장 강력한 LED 전류 컨트롤러 중 하나는 SMARTEK Vision의 HPSC4이다. 4채널 컨트롤러는 비전 솔루션의 일부로 작동하도록 설계되었다. 영상의 선명도를 최대화하거나 빠른 조명 레벨이 요구되는 빠른 움직이는 물체를 유연하게 캡처할 수 있다.

광범위한 LED 조명을 구동하는 이 제품에는 최대 120W 출력의 디지털 조절 벅 및 부스트 스위칭 전원 공급 장치가 함께 제공된다. 개별적으로 제어할 수 있는 4개의 입력 및 출력 채널을 통해 비동기 작동이 가능하고 광도, 타이밍 및 동기화를 완벽하게 제어할 수 있을 뿐만 아니라 단일 컨트롤러를 통해 다양한 조명 시나리오에 대해 하나 이상의 조명을 변조할 수 있다.

신호 품질과 안정성이 매우 뛰어난 SMARTEK의 HPSC4는 출력에서 ​​최대 48V에서 최대 40A 펄스를 생성한다. 컴팩트하고 견고한 하우징의 현대적인 하드웨어 설계는 Optimal Autosense와 결합하여 언제든지 이상적인 작동 조건을 제공하여 90% 이상의 효율성을 달성한다. 정확한 동기화 및 강력한 오버 드라이브 옵션을 위해 HPSC4에는 광 절연 트리거 입력 및 외부 동기화를위한 개별 출력 라인이 제공된다.

2μs의 입력-출력 지연은 최대 1μs/1mA의 분해능과 1μs-60s의 지속 시간을 갖는 펄스를 허용한다. 트리거된 외부, 내부 및 소프트웨어에서 연속적인 작동으로 이어지는 다양한 HPSC4 작동 모드를 통해 특정 애플리케이션에 가장 적합한 동기화 유형을 선택할 수 있다. SMARTEK Vision의 IPSC 시리즈는 최대 200V의 고전압에서 LED 전류 컨트롤러의 장점을 활용할 수 있는 독창적인 솔루션을 제공한다.

공장 자동화에서 트래픽 모니터링 및 제어에 이르기까지 이미지 처리 애플리케이션은 조명 시스템의 성능에 크게 도움이 된다. LED의 조명 강도는 낮은 열 부하와 함께 극도로 짧고 매우 밝은 빛 펄스로 상당히 증가될 수 있다. 따라서 기존의 LED 조명은 사양을 훨씬 초과해 작동할 수 있으며, 훨씬 효율적으로 사용할 수 있다. 통합 업자와 최종 사용자 모두에게 이것은 두 가지를 의미한다. 가볍고 비용도 적게 든다는 것이다.

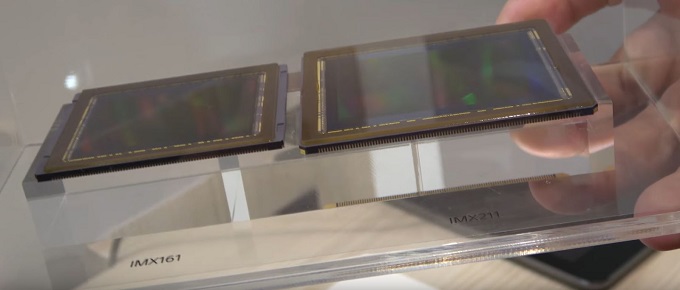

Sony, 소비자용 및 보안 감시 드론 위한 100MB CMOS 이미지 센서 ‘IMX211’
Sony Semiconductor Solutions의 새로운 소비자급 이미지 센서 IMX211은 가정용 디지털 스틸 카메라 시장과 같은 소비자 애플리케이션용으로 설계된 초고해상도 CMOS 이미지 센서다.

또한 검사 및 감시와 같은 산업 시장에 이점을 제공하는 이 100메가 픽셀 4.6um 센서는 평면 패널 검사에서부터 항공 이미징에 이르는 많은 고해상도 이미징 응용 프로그램에서 사용할 수 있다. 기본 작동 모드는 2fps의 14비트 101메가 픽셀과 0.85fps의 16비트 101메가 픽셀이다. IMX211은 폐쇄형 셔터로 작동할 수 있는 4.2인치 포맷 센서다.

소니 관계자는 "SONY IMX211은 100만 화소 이상의 고해상도를 통해 고품질의 감시 이미지를 촬영하여 사진 분석, 중요한 보안을 위해 사용할 수 있다. 이 향상된 해상도는 무인 항공기와 같은 산업 환경 및 항공 이미징에서 가능한 기술이다. 센서는 비디오 모드에서 롤링 셔터 기능을 제공한다. 또한 기계식 셔터로 최대 화질을 위한 글로벌 리셋 기능을 제공한다"고 말했다.

이 센서는 주로 초 고해상도 '정지 이미지'센서이지만 많은 수의 작동 모드를 가지고 있으며 해상도가 낮아지고 프레임 속도가 높은 비디오 모드 옵션과 비닝과 ​​라인 건너뛰기의 다양한 조합이 있다. 카메라 제조사에게 최종 사용자의 '프레이밍(framing)'에 탁월한 실용적인 도구를 제공하고 풀 해상도 이미지 획득을 준비하는데 필요한 감지 기능을 제공한다.

11비트에서 16비트까지의 비트 심도 옵션과 표준 작동 모드를 통해 확장 가능한 해상도 및 프레임 속도는 10100pixel에서 10,000fps를 초과하는 프레임 속도의 저해상도 감지 모드까지 제공한다. 이 센서는 모든 애플리케이션 환경에서 카메라 구현을 실용적으로 만들기 위해 필요한 모든 모드로 우수한 이미지 품질을 제공하도록 설계되었다.

이 센서는 R, G 및 B 기본 색상 베이어 패턴을 사용하여 컬러 및 흑백으로 모두 제공된다. 8채널 LVDS 출력 인터페이스는 빠른 이미지 데이터 변환을 가능하게 한다.

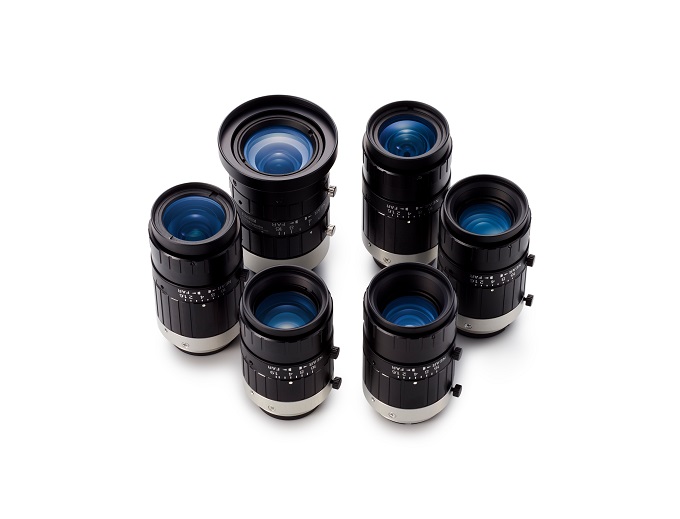

후지필름, 최신 머신비전 센서를 위한 50mm고정 초점 렌즈
후지필름의 FUJINON HF-5M 고정 초점 렌즈 시리즈는 최대 1.1인치 광학 포맷 및 픽셀 피치 3.45μm의 이미지 센서와 호환되는 50mm 렌즈로 확장된다.

HF50XA-5M의 최신 추가 기능으로 Fujinon HF-5M 시리즈는 C 마운트와 초점 거리가 8mm에서 50mm 사이인 7개의 고성능 고정 초점 렌즈로 구성된다. 새로운 렌즈 HF50XA-5M은 초점 거리의 상단 가장자리의 범위를 넓힌다.

최대 2/3인치 광학 포맷의 이미저용으로 이 렌즈는 낮은 조명 조건에서 뿐만 아니라 작동 거리를 변화시켜도 조리개가 넓게 열려 있더라도 중앙에서 모서리까지 3.45μm 이하의 일관된 해상도를 나타낸다. 이것은 널리 사용되는 많은 CCD 이미저 및 CMOS 글로벌 셔터 기술이 적용된 새로운 이미지 센서에서 제공하는 5M의 픽셀수에 해당한다.

또한 이 렌즈는 최대 1.1인치 광학 포맷 및 4.5μm 이상의 픽셀 크기의 머신비전 애플리케이션을 위한 대형 CMOS 글로벌 셔터 센서와도 완벽하게 잘 작동한다.

시야각 10.4° x 7.8° (2/3인치) 및 최소 물체 거리 200mm의 렌즈는 짧은 작동 거리와 높은 정확도가 요구되는 애플리케이션에 완벽하게 적합하다. HF50XA-5M은 외경이 33mm에 불과한 작은 몸체 덕분에 내부 공간이 제한된 소형 광학 검사 장치에 쉽게 통합될 수 있다. 또한 각 렌즈에는 조리개와 초점링을 보다 유연한 각도에서 조정할 수 있도록 나사를 고정하는 3개의 구멍이 있다.

모바일 및 로봇 응용 분야의 경우, 이 렌즈 시리즈는 최대 10G의 직각 가속도로 충격에서도 광축의 변위를 크게 줄여주는 특수 진동 및 충격 방지 설계를 특징이 있다.
