생산 현장 직결된 ‘인라인 계측’ 시대 개막… 레니쇼 ‘이퀘이터-X’ 등 고속·내구형 시스템이 자동화 셀과 결합, 측정 데이터가 기계 스스로 최적화하는 ‘적응형 공정 제어’ 실현



오늘날 제조업에서 좌표측정기(CMM)는 정밀 검사 및 품질 보증의 핵심 요소다. 통제된 계측 연구실에 비치된 정밀 측정 도구에서 시작하여 오늘날 생산 현장에서 사용 가능한 시스템에 이르기까지, CMM 기술은 속도, 정확성, 유연성 및 자동화에 대한 끊임없이 증가하는 요구에 부응하여 지속적으로 발전해 왔다. 제조업이 다품종 생산, 디지털 전환 및 적응형 공정 제어로 더욱 나아가면서 CMM은 단순한 측정 장치를 넘어 스마트 자동화 공장의 필수 구성 요소로 재탄생하고 있다.



실험실 수준의 정밀도부터 생산 현장의 내구성 강화까지



과거에는 CMM(좌표측정기)이 정밀한 측정 장비로 여겨졌다. 강력한 성능을 자랑했지만, 공장 현장과는 격리된 환경에서 사용되었다. 진동, 온도 변화, 오염을 방지하기 위해 항온항습이 가능한 측정실에 보관되었다. 그러나 현대의 생산 현장에서는 특별한 환경 격리 없이도 생산 속도에 맞춰 작동할 수 있는 검사 시스템이 요구된다.



오늘날의 내구성이 강화된 CMM은 일반적인 공장 환경, 즉 온도 변화, 공기 중 오염 물질, 인근 가공 또는 자동화로 인한 기계적 진동을 견딜 수 있도록 설계되었다. 제조업체들은 열악한 환경에서도 치수 정확도를 유지하기 위해 견고한 구조 재료와 고급 오차 보정 전략을 채택해 왔다. 온도 보정 알고리즘, 향상된 기계 구조의 열 안정성, 밀폐형 베어링 및 가이드웨이를 통해 이러한 CMM 시스템은 생산 현장과 같이 가장 필요한 곳에서 안정적으로 작동할 수 있다.



제조업체는 부품을 별도의 검사실로 보내는 대신 CMM(좌표 측정기)을 생산 셀에 직접 통합할 수 있다. 이러한 전환을 통해 품질 피드백 속도가 빨라지고 부품 취급 횟수가 줄어들며 측정이 제조 공정 속도와 일치하게 된다.



자동화와 통합 CMM 셀의 부상

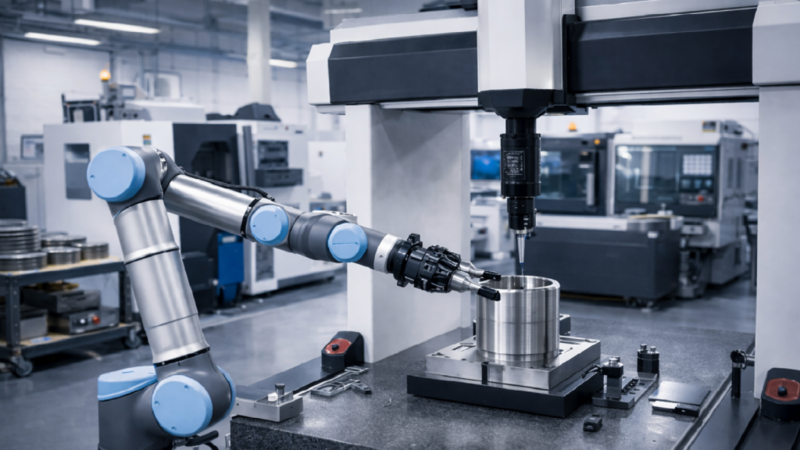

CMM 기술의 미래를 형성하는 핵심적인 트렌드는 이러한 시스템이 자동화된 생산 워크플로에 더욱 깊이 통합되는 것이다. 로봇, 부품 처리 시스템, 고정 장치 및 컨베이어가 CMM 검사 스테이션과 연결되어 자율적인 측정 셀을 구축하는 사례가 점점 늘어나고 있다.



이러한 구성에서 부품은 가공 또는 조립 장비에서 CMM으로 자동으로 이송되어 측정된 후 합격/불합격 판정에 따라 다음 단계로 진행된다. 이는 인적 개입을 줄이고 처리량을 높이며 사이클 타임이 중요한 대량 생산 환경을 지원한다. 또한 자동화된 CMM 셀은 폐쇄 루프 품질 관리 시스템의 핵심을 이루며, 측정 데이터는 상류 제조 공정에 실시간 조정을 유발할 수 있다.



최근 레니쇼(Renishaw)에서 출시한 이쿼터-X(Equator-X)는 고속 생산 현장 검사 및 자동화 통합에 특화된 차세대 계측 시스템이다. 기존 CMM과 달리 이쿼터-X는 적응형 비교 측정 기술을 사용한다. 이러한 설계 덕분에 반복성을 희생하지 않고도 빠른 사이클 타임을 구현할 수 있어 인라인 검사 및 다품종 생산 환경에 적합하다. 이쿼터-X는 계측과 좌표 측정의 경계를 허물고 자동화되고 유연한 계측으로의 전환을 가속화힌다.



차세대 현장용 CMM의 또 다른 주목할 만한 사례는 Aberlink Extol 이다 . 레니쇼 이쿼터-X와 마찬가지로 Extol은 설치 공간이 매우 협소하도록 설계되어 작업장 공간이 제한적인 환경에 적합하다. Extol과 이쿼터-X는 모두 컴팩트하고 견고한 디자인과 고속, 고정밀 측정 기능을 결합하여 생산 현장 내에 직접 설치할 수 있다. 제조업체들이 유연하고 자동화된 생산 레이아웃을 추구함에 따라 이러한 공간 효율성은 점점 더 중요해지고 있으며, 이를 통해 넓은 작업 공간 없이도 신속한 부품 검사와 가공 및 조립 작업과의 긴밀한 통합이 가능해진다.



산업 현장용 CMM 설계의 또 다른 접근 방식은 산업 환경에 맞게 특별히 설계된 기계식 베어링을 장착한 캔틸레버형 CMM이다. 이 구조는 제조 현장에서 흔히 발생하는 진동, 온도 변화 및 미세 입자 노출 환경에서도 높은 정확도를 유지할 수 있는 견고하고 컴팩트한 측정 플랫폼을 제공한다.



기존 브리지형 CMM과 달리 캔틸레버 설계는 구조물 설치 공간을 최소화하면서 부품 접근성을 용이하게 하여 인라인 검사 또는 자동화 셀과의 통합에 이상적이다. 이러한 접근 방식의 대표적인 예로는 캔틸레버 구조와 정밀 기계식 베어링을 결합하여 중대형 생산 환경 모두에서 안정적이고 내구성이 뛰어난 성능을 제공하는 Zeiss Duramax와, 다중 센서 기능을 갖춘 컴팩트하고 견고한 설계로 자동화 제조 워크플로우에 통합하기에 적합한 Hexagon TIGO SF 및 Wenzel SF가 있다.



정확도를 저해하지 않으면서 속도 향상



생산량이 최우선인 제조 환경에서 속도는 측정 정밀도만큼 중요해졌다. 과거에는 비교적 느린 속도로 점 단위로 개별 측정을 수행했던 기존 CMM(좌표 측정기)은 정확도를 저하시키지 않으면서 측정 시간을 획기적으로 단축하는 기술로 보완되었다.



연속 접촉 스캐닝 기술의 도입은 좋은 예입니다. 연속 스캐닝을 통해 프로브는 표면을 따라 이동하면서 수천 개의 데이터 포인트를 매끄러운 단일 동작으로 수집할 수 있다. 이 방식은 고속 데이터 수집을 가능하게 하고 풍부한 표면 정보를 제공한다. 연속 스캐닝은 특히 자유형 또는 유기 표면과 같은 복잡한 형상에서 기존의 점 측정 방식과 전체 표면 특성 분석 사이의 간극을 메워준다.



첨단 모션 제어 및 서보 시스템을 갖춘 고속 CMM은 산업 계측에 필요한 동적 정밀도와 반복성을 모두 확보하여 이러한 스캔을 수행할 수 있다. 센서 속도가 빨라지고 처리 능력이 향상됨에 따라 종합 검사에 필요한 시간이 단축되어 이전에는 상상할 수 없었던 생산 속도로 실시간 품질 결정을 내릴 수 있게 된다.



측정 방식의 융합



CMM 기술의 미래는 단일 측정 방식에 국한되지 않는다. 오히려 촉각 프로브, 레이저 스캐너, 백색광 센서, 비전 시스템, 구조광 센서 등 다양한 기술을 통합한 멀티 센서 CMM이 대세가 될 것이며, 각 센서 방식은 고유한 측정 기능을 제공할 것이다.



이러한 다양한 측정 방식을 결합함으로써, 멀티 센서 CMM은 제조업체가 각 부품 특징에 맞는 최적의 측정 도구를 선택할 수 있도록 지원하여, 하나의 장비로 더욱 유연하고 풍부한 측정 기능을 제공한다. 소프트웨어는 센서 전환 및 데이터 융합을 조율하여 분석 및 보고에 적합한 일관된 형식으로 데이터를 출력한다.



표면 검사의 재정의



비접촉 기술 중 레이저 스캐닝은 혁신적인 기술로 부상했다. CMM에 장착된 레이저 스캐너는 방대한 3D 점들을 캡처하여 표면의 상세한 지도를 생성한다. 개별적인 점들을 캡처하는 기존의 접촉식 프로빙 방식과 달리, 레이저 스캐닝은 연속적인 데이터 수집을 가능하게 한다. 이는 복잡한 자유형 곡면, 정밀한 공차, 미세 형상이 있는 표면 측정에 매우 중요한 이점이다.



CMM에서 레이저 스캐닝 기술이 확산되는 것은 여러 가지 추세를 반영한다. 복잡한 형상을 구현하는 적층 제조 기술의 발전, 변형 및 표면 질감 분석의 필요성, 그리고 부품 및 어셈블리의 디지털 트윈 구현에 대한 요구 등이 그 예이다. 청색광 및 다중 파장 레이저를 포함한 센서 기술의 급속한 발전으로 정확도와 표면 호환성이 향상되어 까다로운 재료나 마감 처리에서도 신뢰할 수 있는 측정이 가능해졌다.



측정과 제조 간의 연결 고리 완성하기



궁극적으로 CMM 기술의 발전은 고립된 궤적이 아니라 적응형 공정 제어라는 더 큰 비전의 일부다. 이 모델에서는 실시간 측정 데이터가 제조 시스템에 직접 피드백되어 가공 매개변수, 툴링 경로 또는 기계 동작을 조정한다. 검사는 더 이상 공정 후 점검이 아니라 공정 지능의 필수적인 구성 요소가 된다.



적응형 공정 제어는 신속하고 반복 가능하며 맥락 정보가 풍부한 측정 데이터에 기반한다. 생산 현장용 CMM(좌표 측정기), 통합 자동화 시스템, 연결된 센서 네트워크를 통해 이러한 데이터 수집이 가능해진다. 데이터 분석 및 AI 기반 의사 결정 엔진과 결합된 이러한 피드백은 기계가 스스로 최적화, 수정 또는 보정할 수 있도록 하여 생산량을 향상시키고 불량률을 줄일 수 있다.



이러한 환경에서 CMM은 검증 도구에서 제어 도구로 진화한다. 검사는 생산 과정의 병목 현상이나 사후 고려 사항이 아닌, 지속적이고 필수적인 기능이 된다.



CMM의 미래는 연결성, 지능성, 그리고 민첩성을 기반으로 한다.



CMM 기술의 발전은 현대 제조의 요구, 즉 더 빠른 속도, 증가하는 복잡성, 자동화 및 실시간 품질 보증에 의해 주도되고 있다. 현장 작업에 최적화된 시스템과 자동화된 검사 셀에서부터 다중 센서 플랫폼 및 레이저 스캐닝에 이르기까지, CMM은 강력한 방식으로 이러한 요구에 맞춰 진화하고 있다.



레니쇼 이퀘이터-X와 같은 차세대 시스템은 이러한 변화를 잘 보여즌다. 고속 측정, 유연한 검사, 자동화 생산과의 완벽한 통합을 가능하게 한다. 연속 동작 센서, 다중 모드 측정, 적응형 공정 제어는 CMM을 스마트 팩토리의 필수 요소로 탈바꿈시키고 있다.



제조 공정이 설계, 생산 및 검사 간의 긴밀한 통합으로 나아가면서, CMM 기술은 부품을 더욱 정확하게 측정할 뿐만 아니라 제조업체가 더 나은 부품을 더 빠르고, 더 스마트하게, 그리고 더 높은 신뢰도로 생산할 수 있도록 지원하는 방향으로 계속 혁신될 것이다.
