발루프(Balluff)의 BVS Cockpit로 애플리케이션 최적화
머신비전 솔루션, 전문가들의 영역이라고 생각하는가? 그렇지 않다.
발루프의 사용자 인터페이스 BVS Cockpit는 대부분의 작업을 쉽게 사용할 수 있다. BVS Cockpit는 검사 프로그램 및 테스트 과정에서 최대한의 지원을 제공하며, 전문가의 도움 없이도 사용이 가능하다.
발루프의 머신비전 솔루션과 발루프의 비전 제품 포트폴리오를 조합한다면 큰 시너지 효과를 기대할 수 있다. 변하지 않는 작동 컨셉의 머신비전 프로그램은 사용자의 개입이 필요하지 않아 다양한 어플리케이션에서 제품의 품질을 보장하고 공정 생산성을 향상시키는데 도움이 된다.
사용자는 공통 웹 브라우저를 사용하여 전체 네트워크를 통해 사용자 인터페이스와 개별 머신비전 어플리케이션에 접근한다. 명료하고 체계화된 사용자 관리 체계는 다중 접근 설정 및 제한된 설정을 보장한다. 모든 개별 검사를 통과한 후 이미지는 자동으로 서버에 (FTP, FTPS, 디렉토리)에 문서화되어 저장된다.

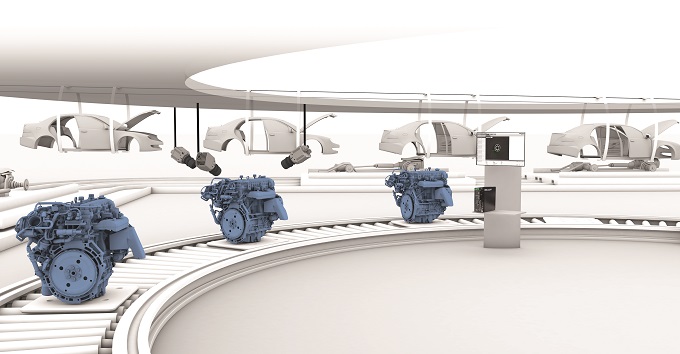

그림1. BVS Cockpit은 다양한 기능을 제공한다. 직관적인 메뉴 구성과 자세한 설명으로 비전문가도 쉽고 간편하게 툴을 선택할 수 있다. 발루프(Balluff) 산업용 카메라는 발루프의 스마트 컨트롤러와 발루프 BVS CockPit 소프트웨어와 함께 패키지로 사용하면 산업 현장에서 보다 높은 생산 효율성을 발휘할 수 있다.
그렇다면 발루프의 BVS Cockpit은 어떻게 여러 기능과 직접 이미지 처리 작업을 간단하게 구현할 수 있을까?
해답은 시스템 구조에 있다. 시스템 내부에는 다양한 매뉴얼 및 온라인 도움말이 통합되어 있다. 웹 액세스(Web Access) 기능은 사용자에게 맞는 소프트웨어 버전과 사용설명서를 자동으로 제공한다. 특히 처음 프로그램을 시작하거나 새로운 기능을 사용할 때 온라인 도움말을 참고하여 처음 직면하는 문제점을 해결할 수 있다. 문제를 해결한 후에는 프로그램을 종료한다.
웹 브라우저에서 보이는 인터페이스는 명료하고 이해하기 쉬운 구조로 구축되어 있다. 사용자는 현재 작업과 관련된 정보만 화면에서 볼 수 있다. 다른 파라미터는 소프트웨어 내 ‘Snooze(숨기기)’ 기능이 있다. 메뉴 구조은 최대 3개 레벨까지 제한을 두고 하위 메뉴를 중첩을 시키지 않으면 명확성을 기하는 추가적인 이점이 있다.
‘모니터 모드’에서는 사용자가 원하는 프로그램을 선택 후 실행할 수 있다. 결과들은 ‘Results packets(결과 패킷)’이라는 형태로 특정 출력 또는 PLC 또는 호스트 컴퓨터를 통해 전송된다. 검사가 진행되는 동안에 로그 이력을 확인할 수 있다.
검사 프로그램을 생성하거나 수정하려면 사용자는 ‘Configuration Mode(구성 모드)’로 전환 후 툴 박스에서 분석 도구를 선택 후, 순차적으로 배열, 파라미터 설정을 사용하여 연결을 하면 된다. 사용자는 중요한 중간 결과를 모니터 모드로 선택할 수 있다. 일부 툴은 마법사를 사용하여 자동으로 파라미터 설정한다. 여기에서 인터페이스는 각 단계별로 파라미터 정의를 안내하고 검색 영역을 지정하고 좋고 나쁜 예를 티칭한다. 필요한 경우 소프트웨어는 최적의 파라미터를 설정하고 필요 시 추후에 수정한다. 모든 툴은 MVTec Software의 HALCON 라이브러리를 기반으로 하지만 발루프(Balluff)의 소프트웨어 사용자들에게는 ‘객체 찾기’, ‘텍스트 읽기’, ‘밝기 확인’ 등과 이해하기 쉬운 짧은 설명들이 곁들여져 보다 사용자 친화적이며 사용하기 간편하다.

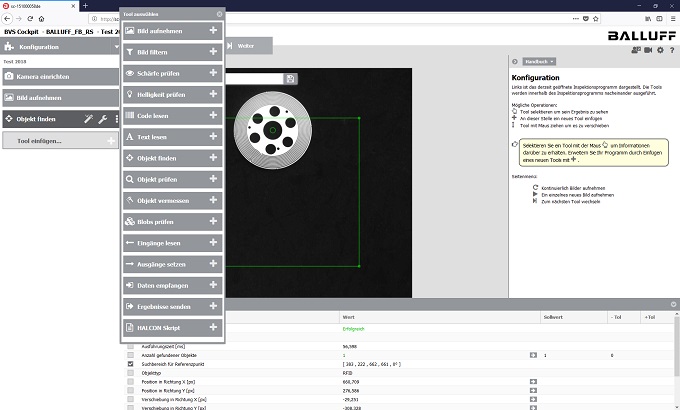

그림2. BVS Cock Pit 사용자 인터페이스 구성 메뉴 : 사용자는 검사 프로그램을 직접 생성할 수 있다.

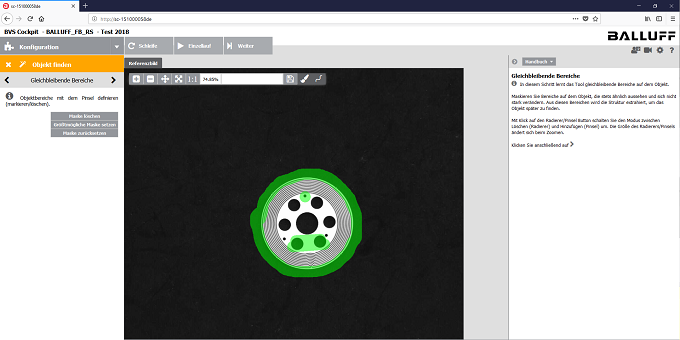

그림3. BVS Cockpit 구성모드 화면: 마법사 도구를 사용하면 개체에서 변하지 않는 영역을 선택 가능하다.

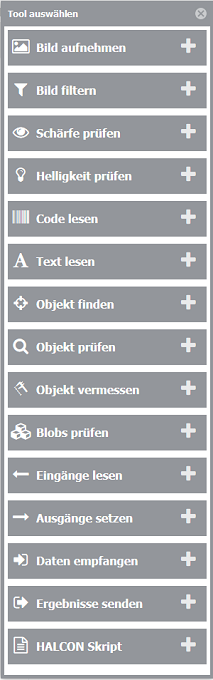

그림4. BVS Cockpit 메뉴
‘Statistics Mode(통계 모드)’은 모니터 모드와 동시에 진행이 가능하며 사용자에게 제품 품질에 대한 중요한 인사이트를 제공한다. 전체 통계 값 뿐만 아니라 진행 중인 검사의 성능을 저하시키지 않으면서 개별 파라미터의 통계 값에 대하여 히스토그램 형태로 표시한다. 단 한번의 클릭으로 ‘모니터 모드’ 화면에서 ‘통계 모드’의 그래프 화면으로 전환 가능하다.

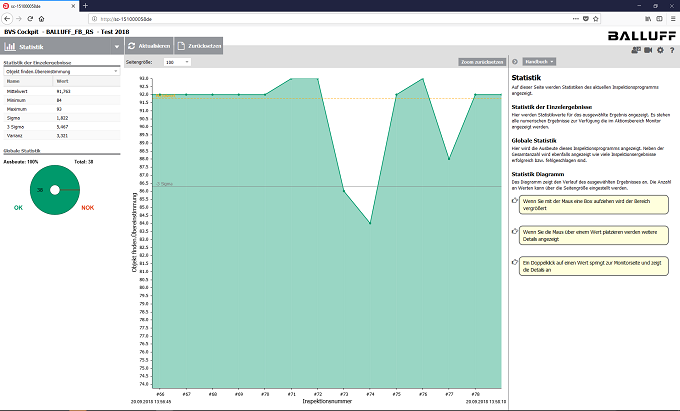

그림5. 통계 모드 화면: 사용자에게 생산 품질에 대한 중요한 인사이트를 제공한다.
Rainer Schönhaar 발루프(Balluff) Product Manager for Image Processing
