자이스코리아, 엔트리급 3차원 측정기로 첨단 스캐닝 기술 지원

URL복사
[무료등록-대박 경품] 솔리드웍스의 클라우드서비스로 확 달라진 제조 현업의 이야기가 찾아갑니다 (12.10)

[첨단 헬로티]


자이스 코리아 품질 솔루션 사업부는 엔트리급 시장을 겨냥한 브릿지형 3차원 측정기 SPECTRUM을 출시했다.


SPECTRUM 장비는 자이스의 최신 소프트웨어, 첨단 스캐닝 센서로 구성돼있다. 합리적인 가격대의 SPECTRUM은 신속하고 정확하게 제품을 측정해 신뢰성 높은 측정 결과를 제공한다.

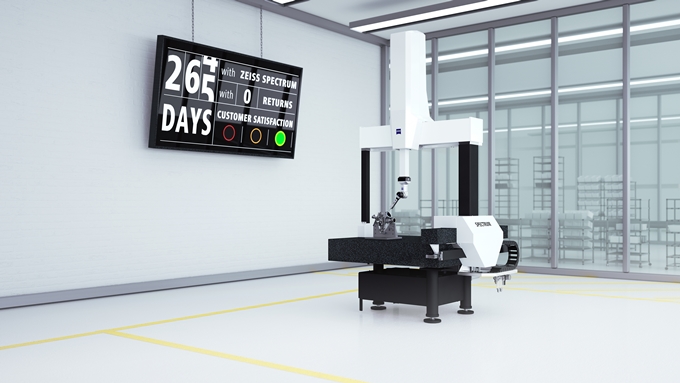

자이스코리아는 브릿지형 3차원 측정기 SPECTRUM을 출시했다.


특히, 자이스 SPECTRUM에는 CALYPSO 측정 소프트웨어가 기본으로 설치돼있어 많은 시간을 필요로 하는 정형 프로그래밍, 오랜 작업시간이 소요되는 코드 편집, 라인별 텍스트 편집 작업이 필요하지 않다. CALYPSO의 측정 Software는 SolidWorks, Creo, CATIA, Siemens NX으로 제작된 고유 PMI(Product Manufacturing Information) 모델과 호환된다.


CALYPSO와 PMI 모델을 함께 사용하면, 측정 프로그램 작성시 시간과 비용을 크게 줄일 수 있다. SPECTRUM 사용자는 옵션사항인 자이스 PiWeb reporting plus 소프트웨어로 고객이 원하는 형식의 맞춤형 측정 보고서를 작성해 제공한다.


PiWeb 옵션은 주요 측정 결과의 추세를 모니터링해 기존 manual 방식의 보고서보다 빠른 시간 내에 필요한 정보를 확보함으로써 제조 공정 개선에 큰 도움을 줄 수 있다.


자이스 SPECTRUM은 검사 작업 조건에 따라, 최적화된 시스템을 구성한다. 자이스 SPECTRUM에 RDS-C5 관절형 프로브 홀더와 VAST XXT 멀티포인트 스캐닝 센서를 사용하면, 접근하기 어려운 위치의 형상도 쉽게 측정할 수 있다.


RDS/XXT는 X, Y, Z 축의 +/-180도 회전을 통해 5,184개의 특정 각도에 접근할 수 있어 복잡한 형상의 작업에도 최적화된 솔루션을 제공한다.


또한, XxYxZ 기준, 최소 500x500x600mm, 최대 700x1000x600mm 사이즈로 브릿지형 3차원 측정기에 자이스 C99L 스캐닝 컨트롤러를 탑재해 설치 공간을 최소화했다는 점도 SPECTRUM만의 차별화된 장점이다.


부식, 마모, 온도에 대한 내성이 뛰어나며, ISO10360 표준에 따라 설계 및 제조된 세라믹 재질의 가이드웨이와 측정에 최적화된 에어 베어링을 사용해 최대 운용속도 및 가속 상태 측정에서도 안정성을 유지한다.
