Elantas Beck, 기존의 19인치 인터페이스카드 시스템을 excom?으로 교체한 후 현대화에 성공
Elantas Beck은 가전, 텔레비전, 풍력 터빈, 컴퓨터 및 조명을 비롯한 수많은 전기 장비에 사용되는 함침 수지, 포팅(Potting) 컴파운드 및 밀봉수지를 개발, 생산 및 판매하는 기업이다. 이 제품들은 전기모터, 변압기, 발전기, 커패시터, PCB, 센서 등에 사용되며, Elantas Beck은 특수 화학제품 선도 기업인 Altana AG의 그룹사이다.
약 120명의 직원이 함부르크 남동부에 위치한 본사에서 산업용 수지를 매년 수천 톤 정도 생산한다. 생산라인 중 제품이 반응기 라인을 통과하며 가열, 응축되고 진공 공정을 거친다. 이 프로세스를 안정적으로 수행하기 위해 수많은 모니터링 스테이션이 설치되는데, 아날로그 및 바이너리 측정 신호는 대형 랙에 설치된 19인치 인터페이스 카드로 보내진다.

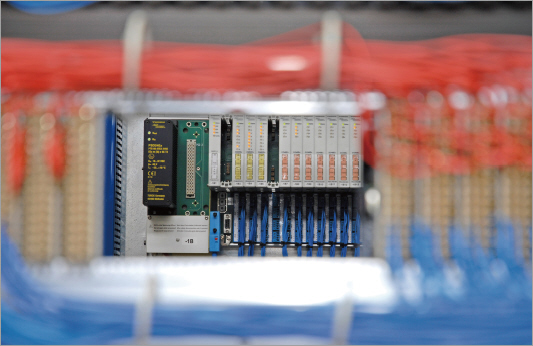

▲ 그림 1. 터크의 excom? 리모트 I/O 시스템은 128개의 바이너리 또는 64개의 아날로그 채널을 협소한
공간에서 사용할 수 있다.
19인치 카드를 대신할 필드버스
다년간 사용해 온 인터페이스 모듈이 결함에 취약해짐에 따라 Elantas Beck은 대체 방안이 필요했다. 리스크를 줄이기 위해 한 개의 반응기 라인에 우선 적용하여 인터페이스 기술 현대화를 시작하고, 다른 반응기 라인에 사용할 수 있는 대체 모듈을 비치했다.
유지보수 담당자인 토마스(Thomas Pölking)는 19인치 카드, DIN 레일 장비 등 다양한 대체 솔루션을 검토했고, 최종적으로 필드버스를 적용하기로 결정했다. 토마스는 방폭 기능을 갖추고, 사용 중인 S7-PLC와 간편하고 직접적으로 연결할 수 있는 현대적인 솔루션이 필요했다. 설비를 개선하기 전에는 신호가 방폭 배리어를 통과하여 PLC로 전송되고, 이를 또 다시 프로피버스(Profibus) 통신을 통해 S7로 전송하는 간접적인 방식만 가능했다.
리모트 I/O 시스템을 적용하기로 결정한 후 공급업체를 찾기 시작했다. 설비의 현대화, 확장 전문인 EAB 오토메이션이 공급업체를 함께 검토했는데, EAB 오토메이션은 이 프로젝트의 설계 및 제어 엔지니어링을 지원하고, 소프트웨어 및 스위칭 캐비닛을 제작했다.

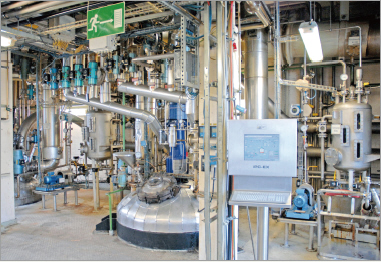

▲ 그림 2. 반응기 라인의 수많은 아날로그 및 바이너리 신호를 스위칭룸에서
excom? 시스템으로 전송한다.
19인치 랙 내에 설치하는 콤팩트 시스템
EAB 오토메이션은 리모트 I/O 시스템을 공급하는 다양한 업체를 비교 및 검토한 후 터크의 리모트 I/O 시스템인 excom?을 선택했다. EAB 오토메이션의 엔지니어인 조헨(Jochen Ahrend)은, 터크의 리모트 I/O는 다루기 쉽고 콤팩트한 하우징을 갖고 있어 기존의 19인치 랙에 150개의 I/O를 모두 설치할 수 있었다고 전했다.
리모트 I/O 시스템 excom?은 또 다른 장점을 갖고 있는데, 이는 반응기 라인에 별도의 PLC를 설치할 필요가 없다는 점이다. 신호는 터크의 excom?을 통해 S7로 직접 전송된다.
EAB는 excom?을 적용, 설치하는 첫 번째 프로젝트임에도 불구하고, 계획대로 프로젝트를 성공적으로 마칠 수 있었다. 주말에 설치하고, 월요일에 바로 가동할 수 있도록 구현했는데, EAB의 담당자는 excom? 엔지니어의 도움이 컸다고 했다.

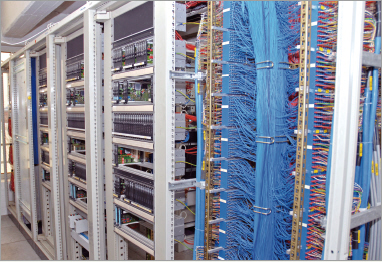

▲ 그림 3. 플랜트 현대화 프로젝트 후, 19인치 랙은 수많은 인터페이스 카드
대신 2개의 excom? 시스템을 호스트한다.
excom? 리모트 I/O의 특징
excom? 리모트 I/O는 1종 폭발 위험 지역과 2종 폭발 위험 지역에 설치할 수 있고, 필드 회로는 0종 폭발 위험 지역에서도 사용할 수 있다. IP20 등급의 I/O 모듈은 18.2mm 너비에 4개의 아날로그 또는 4∼8개의 입출력을 제공하고 이중화 전원, 이중화 게이트웨이, 16개의 E/A 모듈은 각각 43.2cm, 20.6cm, 11cm의 너비에 설치할 수 있다. 이 구성으로 128개의 바이너리 또는 64개의 아날로그 채널을 사용할 수 있다.

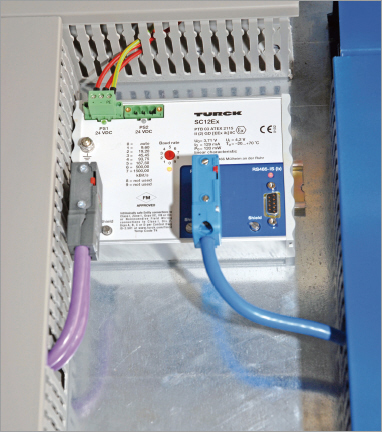

▲ 그림 4. SC12Ex 세그먼트 커플러는 RS485와 RS485-IS의 본질 안전
격리에 사용된다.
모든 모듈은 본질안전 ‘Ex ia’ 인터페이스가 장착되어 있어 별도의 보호 조치가 필요 없고, 전원은 24VDC 또는 230VAC로 공급할 수 있다. 파워서플라이를 포함한 모든 모듈은 1종 폭발 위험 지역에서도 작동 중 교환할 수 있으며, 핫 스와핑 및 폭발 방지가 가능하고 현장 장비의 HART? 파라미터 설정 등을 할 수 있다.
터크코리아(Turck Korea Co., Ltd) 자료 제공, 정리=김희성 기자 npnted@hellot.net
