국가기술자격시험문제 - 무선설비기사
무선설비기사 (2009년 1회 기출문제)
무선통신기기
문제 21. 다음 중 PCM 통신 방식에서 사용하는 표본화 조건으로 가장 적합한 것은?
(단, fs : 표본화 주파수, fm : 신호의 최고 주파수)
㉮ fs ≥ fm ㉯ fs ≥ 2fm
㉰ fs ≤ fm ㉱ fs ≤ 2fm
해설. 표본화 주파수는 음성 신호 주파수의 2배 이상이 되어야 원신호를 재생할 수 있다.
문제 22. 슈퍼헤테로다인 수신기에서 수신 주파수가 900[kHz]이고, 중간 주파수가 455[kHz]일 때 영상 주파수는 몇 [kHz]인가?
㉮ 455 [kHz] ㉯ 1,460 [kHz]
㉰ 1,620 [kHz] ㉱ 1,810 [kHz]
해설. 영상 혼신 주파수 ＝ 수신 주파수 ＋ 2 × 중간 주파수＝ 900 [kHz] ＋ 2 × 455 [kHz]＝ 1,810 [kHz]
문제 23. 다음 중 비검파기를 포스터 실리형과 비교하여 설명한 것으로 적합하지 않은 것은?
㉮ 진폭 제한 기능을 갖는다
㉯ 출력 측에 큰 용량의 콘덴서가 접속되어 있다
㉰ 검파 출력 전압은 2배이고 출력 전압의 극성은 동일하다
㉱ 중성점이 접지되어 있다
해설. 포스트 실리 검파기와 비검파기의 특징
1) 다이오드 방향 : 비검파기에서는 두 개의 다이오드 접속 방향이 다르다.
2) 진폭 제한 기능(리미터) : 포스터 실리형의 출력은 입력파의 크기에도 비례하므로 앞단에 반드시 진폭 제한기가 있어야 하지만 비검파기는 별도의 진폭 제한기가 불필요하다.
3) 비검파기는 부하 저항과 병렬로 대용량 콘덴서가 접속되어있다.
4) 검파 감도비 : 포스터 실리형에 비해 비검파기는 감도가 약하여 리미터의 단수를 적게 할 수 있다.
5) 출력 전압 : 비검파기는 포스터 실리형의 약 1/2이다.
문제24. 무선 통신에 사용되는 스펙트럼 확산 통신 방식의 특징으로 가장 적합한 것은?
㉮ 도청으로부터 메시지 보호가 유리하다
㉯ 고전력 스펙트럼이 필요하다
㉰ 주로 대용량 M/W 시스템에 적용한다
㉱ 주파수 대역폭이 좁다
해설. Spread Spectrum 방식의 특징
1) 사용자를 적절히 할당하여 스펙트럼을 공유하므로 다중 접속이 가능하다.
2) 원래의 정보 대역폭에 비해 넓은 대역폭을 사용한다.
3) 전력 스펙트럼 밀도가 낮으므로 신호 은닉이 가능하여 보안성을 높여준다.
4) 다른 사용자의 고의적인 전파 간섭에 대해 강하다.
5) 다중 경로 효과로 인하여 지연된 신호에 대한 자체 방어가 가능하다.
문제 25. 다음 중 실효 선택도(Effective Selectivity)에 속하지않는것은?
㉮ 혼변조 ㉯ 감도 억압 효과
㉰ 상호 변조 ㉱ 스퓨리어스 레스폰스
해설. 실효 선택도는 주파수가 다른 2개 이상의 신호를 동시에 수신기에 가함으로써 수신기 통과 대역 이외에 강력한 방해파가 존재할 때 희망파와 식별 능력이 어느 정도인가를 나타내는 것으로, 감도 억압 효과, 혼변 조, 상호 변조의 3가지 특성이 있다.
문제26. 다음 중 수신기의 전기적 성능 고려 시 주 대상이 아닌 것은?
㉮ 감도 ㉯ 선택도 ㉰ 충실도 ㉱ 변조도
해설. 수신기의 종합 특성
1) 감도(sensitivity)는 얼마나 미약한 전파를 어느 정도까지 수신할 수 있는가 하는 정도를 표시한다.
2) 선택도(selectivity)는 희망 신호 이외의 신호를 어느 정도 분리할 수 있는가 하는 분리 능력을 표시하는 양이다.
3) 충실도(fidelity)는 전파된 통신 내용을 수신했을 때 본래의 신호를 어느 정도 정확하게 재생시키는가 하 는 능력을 나타낸다.
4) 안정도(stability)는 일정 진폭, 일정 주파수의 신호 입력을 가했을 때 재조정을 하지 않고 장시간에 걸쳐 일정한 출력을 얻을 수 있는가의 능력을 나타낸다.
문제27. 다음 GPS 오차의 종류 중에서 오차 범위가 가장 큰 것은?
㉮ 인공위성 시계 오차 ㉯ 인공위성 궤도 오차
㉰ 다중 경로에 의한 오차 ㉱ 대류권 굴절에 의한 오차
해설. GPS 위치 측정 오차의 원인으로 전리층의 굴절, 대류층의 굴절, 인공위성 시간 오차, 인공위성 위치 오 차,잡음, 다중경로 등이 있으며 전리층의 굴절과 대류층의 굴절이 오차 원인 중 가장 크다.
문제28. 다음 중 송수기용 발진기의 요구 조건으로 적합하지 않은것은?
㉮ 고조파가 적을 것 ㉯ 주파수의 안정도가 높을 것
㉰ 주파수의 미세 조정이 어려울 것 ㉱ 온도, 습도의 변화에 대해서 발진 출력이 일정할 것
해설. 송수기용 발진기의 요구 조건
1) 고조파가 적을 것
2) 주파수의 안정도가 높을 것
3) 주파수의 미세 조정이 용이할 것
4) 온도, 습도의 변화에 대해 발진 출력이 일정할 것
5) 부하의 변동에 영향을 받지 않을 것
문제29. 다음 중 AM 송신기의 전력 측정 방법으로 적합하지 않은것은?
㉮ 수부하법 ㉯ 의사 공중선법 ㉰ 양극 손실 측정법 ㉱ 볼로미터 소자법
해설. AM 송신기의 전력 측정법
1) 수부하법
2) 의사 공중선법
3) 전구 부하에 의한 방법
4) C-C형 전력계법
5) 양극 손실 측정법
문제30. QAM 복조기에서 in-phase 기준 신호가 I 성분 을 뽑아내는 데 사용되는 것은?
㉮ 동조 회로 ㉯ 위상 검출기
㉰ 저역 통과 필터 ㉱ 전압 제어 발진기
해설. QAM 복조
1) QAM 복조에는 동기 검파(또는 동기 직교 검파)를 사용 한다.
2) 동기 검파는 수신된 반송파의 주파수 및 위상에 맞춰 국부 반송파를 재생해 내는 검파 방식이다.
3) 동기식 검파는 반송파에 관한 주파수 및 위상의 동기화에 대한 회로가 추가적으로 필요하다.
4) 위상 검출기는 위상을 비교하여 I 성분을 뽑아낸다.
문제31. 다음 중 SSB용 필터로 적합하지 않은 것은?
㉮ RC 필터 ㉯ LC 필터 ㉰ 수정 필터 ㉱ Mechanical 필터
해설. SSB용 필터
1) 세라믹 필터
2) LC 필터
3) 수정 필터
4) 기계적(Mechanical) 필터
문제32. 16진QAM의 대역폭 효율은 몇 [bps/Hz]인가?
㉮ 1 [bps/Hz] ㉯ 2 [bps/Hz] ㉰ 4 [bps/Hz] ㉱ 8 [bps/Hz]
해설. 대역폭 효율＝log2M＝log216＝4 [bps/Hz]
문제33. 다음 중 슈퍼헤테로다인 수신기에서 고주파 증폭 기의 역할로 적합하지 않은 것은?
㉮ 수신기의 감도를 개선시킨다
㉯ 영상 주파수 선택도를 개선시킨다
㉰ 안테나 회로와의 정합이 어렵다
㉱ 불요 전파가 수신 안테나를 통해 복사되는 것을 억제한다
해설. 고주파 증폭기의 역할
1) 수신기 감도 향상 2) 영상 주파수 선택도 개선
3) 공중선 회로의 정합 작용 4) spurios 발사 억제
5) S/N비 개선
문제34. SSB 수신기에 사용되는 Speech Clarifier의 사용 목적으로 가장 적합한 것은?
㉮ 수신국의 감도 개선 ㉯ 송·수신국간 음질 개선
㉰ 수신국의 대역폭 제한 ㉱ 송·수신국간 주파수 동기
해설. Speech Clarifier (동기 조정)
송신 측에서는 미리 정해진 일정한 신호파를 변조하여 송신 하도록 하고, 수신 측에서는 신호파가 정확히 재생하도록 국 부 발진기를 미세 조정하는 방법을 사용하여 송·수신기의 주파수를 정확하게 일치시키려는 방법이다.
문제35. 다음 중 수신기의 중간 주파수를 높게 선정하면 개선되는 것으로 적합하지 않은 것은?
㉮감도 ㉯충실도 ㉰인입현상 ㉱영상주파수선택도
해설. 중간 주파수가 낮을수록 개선되는 사항
1) 단일 조정을 잡기 쉽다.
2) 근접 주파수 선택도를 개선시킨다.
3) 감도 및 안정도를 좋게 할 수 있다.
문제36. 다음 중 IDC 회로에 대한 설명으로 적합하지 않은 것은?
㉮ 최대 주파수 편이가 규정치를 넘지 않게 하기 위하여 사용 한다
㉯ IDC의 구성은 FM과 PM계의 송·수신기에서 각각 다 르다
㉰ 주파수가 높더라도 진폭이 작은 성분은 영향을 받지 않 는다
㉱ 신호파 전압을 적분 회로로 적분하고 진폭을 제한한 다음 미분 회로로서 미분한다
해설. IDC 회로
최대 주파수 편이가 규정치를 넘지 않게 하기 위해 사용하며, 신호파 전압을 미분 회로로 미분하고 진폭 제 한한 다음 적분 회로로 적분한다.
문제37. 다음 중 QPSK 대신 OQPSK(Offset QPSK) 방식 을 사용하는 이유로 가장 적합한 것은?
㉮ 전송률을 높이기 위해서
㉯ 같은 전송률로 BER(Bit Error Rate)을 낮추기 위해서
㉰ 180[°] 위상 변화를 제거하기 위해서
㉱ 수신기 복잡도를 줄이기 위해서
해설. QPSK에서의 위상 변화는 0, ±90[°], 180[°]가 되며 이 중 180[°] 위상 변화가 일어나면 PSK의 장점인 정포락선을 유 지할 수 없으므로, 이 중 180[°] 위상 변화를 제거하기 위해 I-CH이나 Q-CH 중 어느 한 채 널을 지연시키게 되는데 이 를 OQPSK라고 한다. OQPSK는 QPSK에 비해 진폭 변동이 작다.
문제38. 다음 중 전계 강도 측정기에서 일반적으로 사용 되는 안테나는?
㉮ 야기 안테나 ㉯ 빔 안테나 ㉰ 루프 안테나 ㉱ 애드콕 안테나
해설. 루프 안테나와 전계 강도 측정기를 사용하여 측정하면 전계 강도를 측정할 수 있으며, 일반적으로 고감도의 슈퍼헤테로 다인 수신기를 중심으로 하여 그 중간 주파 증폭 회로 앞에 가변 감쇠기를 삽입한 후 루프 안테 나의 유기 전압과 일정 표준 신호 전압을 비교·측정하는 방법이다.
문제39. 주파수 90[MHz]의 반송파를 6[kHz]의 정현파 신호로 FM 변조했을 때 최대 주파수 편이가 ± 76[kHz] 이다. 이 때 점유 주파수 대역폭은 몇 [kHz]인가?
㉮ 12 [kHz] ㉯ 82 [kHz] ㉰ 152 [kHz] ㉱ 164 [kHz]
해설. 점유 주파수 대역폭 2 (Δfc ＋ fs) ＝ 2 (76 ＋ 6)
＝ 164 [kHz]
문제40. 전원 회로에서 무부하일 때 단자 전압이 110[V] 부 하일 경우 단자 전압이 100[V]이면 전압 변동률은 몇 [%]인가?
㉮ 5 [%] ㉯ 10 [%] ㉰ 15 [%] ㉱ 20 [%]

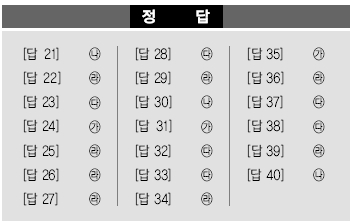

해설.
