이오비스 자체 개발…대용량 데이터의 시각적인 3D 효과로 효율적인 분석 가능

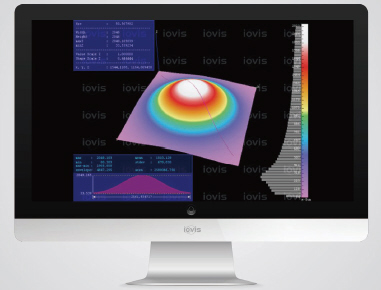

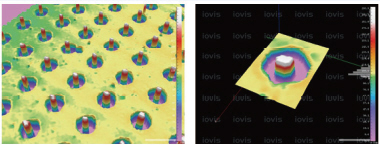

이오비스(iovis) 3D Viewer는 3차원 형상 분석용 도구로서 MFC기반의 소프트웨어에 컨트롤 형태로 연동 가능한 형태의 라이브러리다. 대용량 데이터를 시각적인 3D 효과로 효율적인 분석이 가능하며 excel 데이터 포맷을 지원함으로써 data editing 및 보이는 각도에 따라 2d image save 기능 등 분석에 필요한 기능 들를 다수 지원한다.

3D Viewer 특징



1 라인 프로파일링

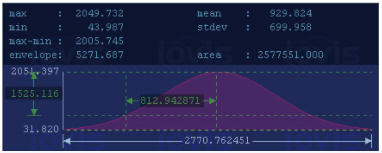

3차원 형상을 모니터링 하면서 원하는 영역의 높이 경향을 파악할 수 있다. 뿐만 아니라, 프로파일 내에서 po int와 point 사이의 단차는 물론 거리 측정이 가능하여, 폭이나 지름과 같은 길이를 확인해 볼 수 있다.

2 히스토그램

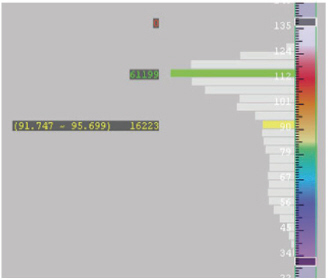

현재 불러온 Height Map들의 Height 분포를 확인할 수 있으며 Min, Max를 조정하여 범위를 제한 할 수 있다. 또한 도수별 범위와 개수도 확인할 수 있다.

3 텍스처링

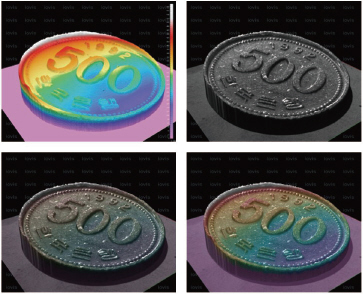

3차원 형상 표면에 2D 이미지를 올려, 형상과 2D 이미지를 한번에 확인할 수 있다. 또한 텍스처의 gai을n 조정하여 노출 부족이나 노출 과다로 획득한 이미지에 대해 어느 정도의 밝기를 보정할 수 있으며, 투명도를 조정하여 pseudo color와 텍스처를 적절히 blending하여 높이 분포와 실제 표면 모양을 함께 관찰할 수 있다.

4 CSV, 클립보드 입출력 지원

Height Map의 raw data를csv로 내보내거나, 이미 저장된 csv를 불러올 수 있다. 특히 Excel에서 데이터 분석을 할 경우 일부 영역을 복사하여 직접 붙여넣기가 가능하다. 다만 Height Map 크기가 2048을 넘어가 resizing 되었더라도, 원본 크기로 내보낸다.

5 대용량 - 최대 4M(2048 x 2048) 픽셀

현재 4M 픽셀의 높이 맵을 왜곡없이 지원하고 있으며, 장축 기준 2048 이상의 높이맵은 2048로 크기를 고정하고, 가로 세로 비율을 유지하여 resizing한다. Resizing은 linear interpolation방식으로 처리했다. 이는, PC메모리 크기를 고려한 것으로 향후 4M 픽셀 이상도 Resize없이 지원할 수 있도록 개발해 나갈 계획이다.

6 정밀도 조정

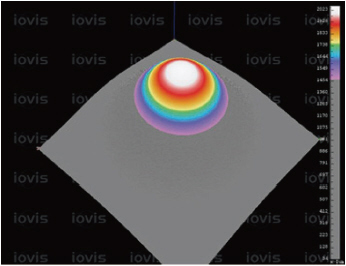

특정 높이 영역에서 높이를 면밀히 분석하고자 할 때 Min, Max를 조정하여 Pseudo Color의 정밀도를 조정할 수 있다.

7 노이즈 필터

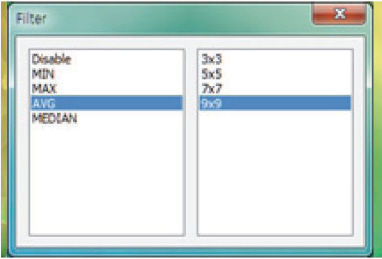

노이즈 제거를 위한 기본적인 필터를 지원하고 있다. 필터링된 데이터는 UI상에 반영된다. (단, arw data를 내보낼 땐 영향을 주지 않는다.)

8 스크린샷

레포트 작성을 위해 현재 화면의 스크린샷 기능을 지원하고 있으며, 파일로 저장 가능할 뿐만 아니라, 클립보드로 내보내 바로 다른 애플리케이션에서 붙여넣기가 가능하다.
