두산공작기계가 상하 2터렛의 고성능 샤프트 가공장비인 PUMA TL시리즈의 라인업을 확장하였다. 이번에 출시된 PUMA TL2500XL/XLM은 ‘고생산성 수평형 터닝센터’로 평가받고 있으며, 가공 길이를 1250mm로 확대해 가공시간 단축과 생산성 향상을 통한 고객사의 비용절감에도 기여할 수 있다.

상하 2 터렛 이용한 장축 동시가공, 고생산성 4축 터닝센터



PUMA TL 시리즈는 상하부 터렛의 구조에 심압대를 가진 8/10인치급 고생산성 수평형 터닝센터로서, 심압대를 이용한 장축 파이프 가공 시 고강도 가공이 가능하며, 상하부 터렛을 동시에 이용할 수 있어서 생산성을 배가시킨 장비다. 또한 빌트인 스핀들을 채택하여 높은 가공정밀도를 확보할 수 있다는 장점도 있다.

뛰어난 가공 품질과 동급 최대 가공 범위

TL2500XL/XLM은 박스가이드 타입으로 편심 하중에 강력한 프레임을 적용, 45도의 베드 경사는 X방향 힘으로 인한 높은 응력을 견딜 수 있으며, 중절삭에도 가공품질이 안정적이다. 또한 고성능 빌트인 스핀들 모터와 상부 및 하부 다축 터렛 적용으로 높은 생산성을 보장하며, 장비 운영이 있어서도 최적의 효율을 내기 위한 디자인으로 설계되었다.

이번 제품 출시에 따라 PUMA TL 시리즈는 8인치급/10인치급의 척 사이즈와 가공 길이 600/1000/1250mm급으로 시방을 다양화하여 동급 최대의 가공영역으로 고객의 선택폭이 넓어졌다.

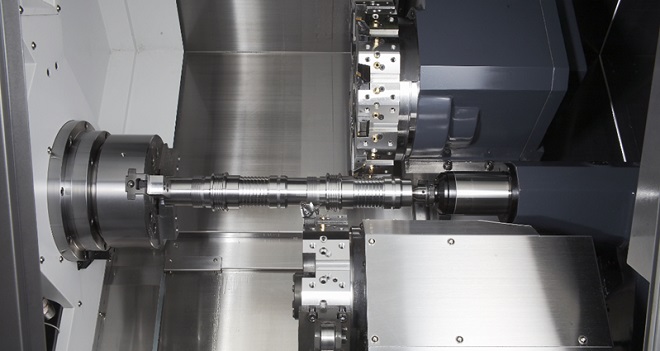

▲두산공작기계의 4축 터닝센터 ‘PUMA TL2500XL/XLM’

파이프 가공을 위한 PUMA TL 시리즈

PUMA TL 시리즈의 핵심은 4축 고생산장비로 상하부 두개의 터렛을 동시에 제어하며, 샤프트 공작물에 적합하다. 한번의 세팅으로 정확성 향상과 시간이 절약되며 자동화 지원으로 무인 작동이 가능하고, 설치 면적 또한 최소화하여 공간사용이 뛰어나다.

특히, 두개의 터렛 동시 제어로, 채터 절감을 위한 롱 샤프트 작업, 4축 밸런스 터닝, 동시 4축 터닝 등이 가능하여 생산성 향상에 기여한다. 또한 넓은 가이드웨이와 튼튼한 심압대 설계로 높은 가공성을 보장한다.

사용편의성 및 품질 개선

인체공학적 디자인이 적용된 신형 오퍼레이션 패널이 적용되었고, EOP 패키지의 쉬운 접근, 사용을 위해 화면을 자체 개발하였고, 세팅과 유지보수를 편리하게 해주는 화면을 지원하고 있다.

두산공작기계 사용자들의 사용 편의성 향상을 위해 15인치 스크린 표준 적용, 공통된 버튼 디자인 및 배치, 키보드 자판을 적용하여 PC에 익숙한 사용자가 쉽고 빠르게 조작할 수 있도록 디자인하였다.

두산공작기계 김재섭 대표는 “이번에 출시된 PUMA TL2500XL/XLM 장비는 장축의 캠샤프트 및 크랭크 샤프트 가공 등 가공길이가 긴 공작물을 가공해야 하는 고객에게 가공시간은 줄이고 생산성은 높일 수 있는 대안이 될 것”이라고 말했다.
