카메라 기반의 보호 시스템 PSENvip 2는 이동식 보호 시스템으로서, 전체 벤딩 공정을 시각적으로 모니터링한다. 각각의 벤딩 라인은 표준 EN12622에 따라 작동자 측에서 15mm 보호 필드로 사전에 보호되어야 한다. PSENvip 2는 안전 표준 EN12622에 따라 세트업뿐 아니라 개조 과정에서도 최고 수준의 안전성을 확보하고 그 과정에서 다양한 혜택을 얻을 수 있다.

 ‌

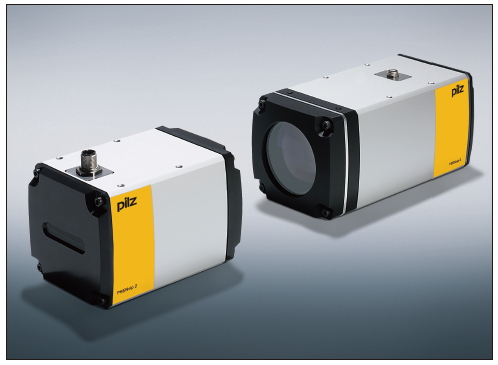

▲ 카메라 기반 보호 시스템 ‘PSENvip 2’



최고의 생산성

PSENvip 2는 안전을 기반으로 높은 생산성을 내게 하는 것이 핵심이다. 이를 위해 필츠의 세이프티 PLC인 PNOZmulti 또는 프로그래밍이 가능한 자동화 시스템 PSS 4000과 연계하여 사용해야 한다. PSENvip 2는 작동 속도와 사이클 횟수에 맞춰 최적의 조정이 가능하며, 특히 기본 버전인 ‘PNOZmulti + PSENvip 2’의 조합과 비교하여 ‘PSS 4000 FAST(productive ver.)+ PSENvip 2’ 조합은 최대 2배까지 생산력을 증대할 수 있다.

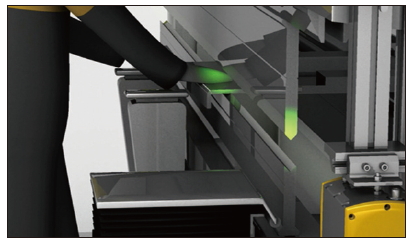

▲ PSENvip 2는 전체 벤딩 공정을 시각적으로 모니터링 한다.

브레이크 오버런 거리 최대 60% 방지

PSENvip 2와 통합된 PSS 4000에 내장된 고속 제어 장치는 빠른 셧다운 시간과 프레스 브레이크의 오버런 거리를 최소화한다. 기본 버전과 비교하여 PSS 4000은 30%, PSS 4000 FAST는 최대 60%까지 오버런을 방지해 작업자를 안전하게 보호한다.

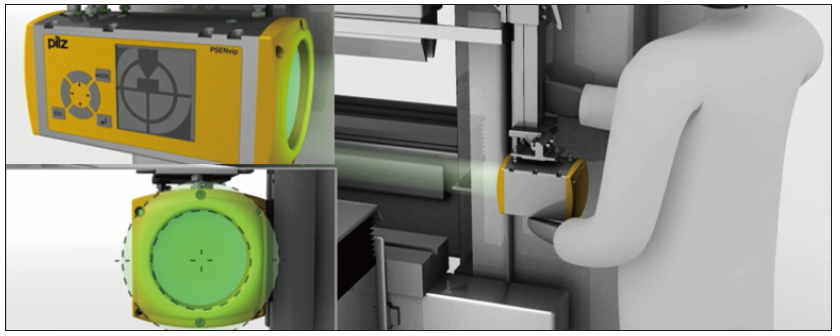

▲  PSENvip 2는 ‘평행비전’기술을 통해 빠르고 간단한 정밀조정과 신속한 툴 변경을 할 수 있다.


다이내믹 뮤팅 기능으로 생산력 최대 2배 향상

PSENvip 2가 PSS 4000 고속 컨트롤 유닛과 통합하는 경우, PLC는 이 과정에서 두 가지 핵심적인 기능을 수행한다. 첫 번째는 다이내믹 뮤팅 감시이다. 입출력 모듈의 로컬 ‘인텔리전스’ 기능에 의해 뮤팅 기능이 신속하게 작동할 뿐만 아니라 전체적인 반응 시간이 빨라진다.

특히 FAST 버전 다이내믹 뮤팅 모드에서 생산성을 최대 50%까지 향상할 수 있다.
두 번째는 속도 프로파일 감시이다. 전환점(switchover point)을 올리거나 플레이트 쪽으로 내려갈 때 속도를 변경한다. 따라서 높은 곳에 있는 툴이 저속으로 이동하는 시간을 최소한으로 줄이면서 대형 툴의 형태를 안전하게 감시할 수 있다. 그 결과 벤딩 공정 동안 빠른 속도를 더 오랫동안 유지하면서 플레이트에 다가갈 수 있다.

진동, 빛, 고온 등에 강한 견고한 디자인

PSENvip 2는 견고하며 기기 가용성이 높은 것이 특징이다. 이 제품은 일반 레이저와 다르게 인체의 눈에 해롭지 않은 LED 조명을 사용한다. 이 조명은 작업자 보호뿐만 아니라 생산성에도 긍정적인 효과를 가져 온다. 대표적으로 기계 진동, 최대 700도까지의 온도 그리고 외부 빛에 간섭받지 않는다. 이는 광센서에서 발생할 수 있는 간섭 에러와 고장을 줄여 생산성 향상 및 수명 연장에 기여한다.

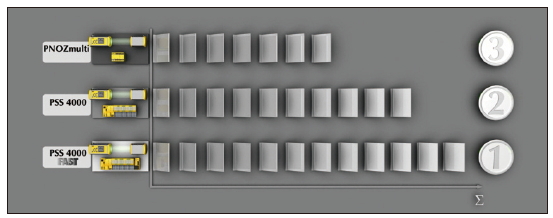

▲ ‌PSS 4000 FAST+PSENvip 2 조합은 최대 2배까지 생산력을 향상할 수 있다.

‌디스플레이를 이용한 간단한 운영과 진단

PSENvip 2는 PSS 4000 내의 고속 분석 유닛 덕분에 내부적으로 주변 환경에 완벽하게 통합되며, 외부적으로 프레스 브레이크 컨트롤러의 HMI(Human-Machine Interface)를 통해 구현된다. 특히 PSENvip 2는 통합된 웹 인터페이스를 통해 한 곳에서 쉽고 간단하게 설정할 수 있다.

LCD 화면에 자세한 진단 메시지가 표시됨으로 프레스에 따로 손을 댈 필요 없이 완벽히 안전한 상태에서 시운전과 구성 작업을 할 수 있다. 이 목적을 위해 디스플레이에 수신기가 내장되어 있으며 트랜스미터와 최대 13m까지 데이터 전송이 가능하다.

더불어 PSENvip 2는 ‘평행비전(parallelvision)’기술을 통해 빠르고 간단한 정밀조정과 신속한 툴 변경을 할 수 있다. 혁신적인 소프트웨어와 기술 덕분에 장비를 세트업 할 때뿐만 아니라 툴을 교체한 후에도 시간을 최소화할 수 있다.
결론적으로 PSENvip 2는 작업자와 기계 모두에게 안전과 생산성을 제공할 수 있는 최고의 제품이다.
