지멘스 PLM 소프트웨어에서 CAD/CAM/CAE 통합 솔루션의 최신 버전인 NX 10을 출시했다. NX 10은 제품 개발 과정에서의 유연성을 강화했으며, 최대 3배 높은 생산성을 제공한다. 2D 콘셉트 설계 솔루션과 같은 새로운 툴을 통해서는 더 쉽고 빠르게 설계할 수 있다.

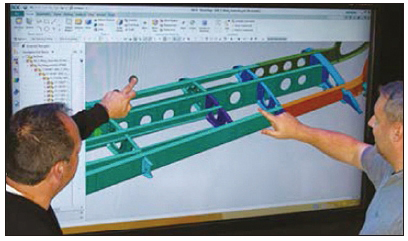

▲ 터치 모드에서 NX를 사용하면 쉽고 직관적이다.

‌터치 기반 인터페이스로 접근성 향상

디자이너들은 더욱 강화된 NX Realize Shape 모듈을 통해 독창적인 모양의 제품을 모델링 할 수 있다. 터치 기능이 내장된 새로운 인터페이스로 키보드와 마우스 없이도 NX의 모든 설계 기능들을 사용할 수 있는 것도 특징이다.
NX 10은 지멘스의 액티브 워크스페이스 환경을 통하여 PLM 소프트웨어와 긴밀하게 통합할 수 있어, 제품 정보를 찾는 데 필요한 시간을 단축시켜 준다. 또한 CAD/CAM/CAE 통합 솔루션 전반에 걸쳐 다양한 기능이 강화됐다.
지멘스 PLM 소프트웨어의 제품 소프트웨어 엔지니어링 부문 수석 부사장인 짐 러스크는 “NX10은 새로운 터치 기반의 인터페이스와 액티브 워크스페이스 통합으로 시간과 장소의 제약 없이 제품 데이터에 대한 접근이 가능하게 됐다”며, “고객들은 보다 현명한 결정에 기반한 최상의 제품 생산 환경을 마련할 수 있다”고 말했다.

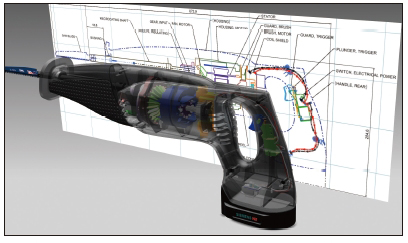

▲ ‌NX Realize Shape을 통해 독창적인 모양의 제품을 모델링 할 수 있다.

 ‌

2D 콘셉추얼 설계 기능으로 설계 시간 단축

제품이 더욱 복잡해짐에 따라 설계자들은 제품 설계 시 3D 모델링을 선호하고 있다. 그러나 기계 분야와 복합 전자 산업에서는 2D 도면으로 더욱 빠르고 쉽게 초기 설계가 가능하다. 2D 콘셉트 설계용 솔루션을 통해 설계자들은 최대 3배 빠르게 새로운 콘셉트 설계를 할 수 있다. 일단 콘셉트 작업이 끝나면 설계자는 쉽게 3D 형태로 변환하여 모델을 완성할 수 있다.
또한, 강화된 NX Realize Shape은 디자이너들로 하여금 지오메트리 제어 기술을 통해, 매우 스타일리시한 형상이나 복잡한 외관의 제품을 출시할 수 있게 돕는다.

▲ ‌NX CAM의 산업 특화된 기능들은 엔지니어들이 프로그램을 빠르게 짤 수 있게 하고,

품질 높은 부품 개발을 돕는다.

NX Realize Shape은 부드럽게 흘러가는 모양의 3D 지오메트리 생성을 위한 수학적 접근법인 분할 공법(sub-division modeling)에 기초하고 있으며, 엔터테이먼트 산업에서 시작이 되었다. 이 툴은 NX에 완벽하게 통합되어 있다. 이를 통해 자유 형태의 디자인과 상세 설계 시 서로 다른 프로그램을 사용함으로 인해 발생했던, 여러 과정을 거치는 번거로움을 없애주고 제품 개발 시간을 단축 시켜준다.

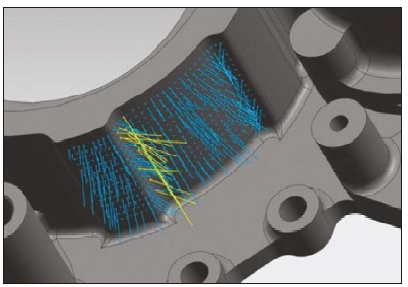

▲ ‌NX CMM은 개선 된 품질 관리를 위해 복수의 결과 세트를 저장하고 분석 할 수 있다.


시간·장소 구애 없는 협업 기능

NX 10의 새로운 터치 기반의 인터페이스는 MS 윈도 운용 체제에서 구동되는 태블릿에서 사용할 수 있다. 시간과 장소 구애 없이 NX를 통한 협업과 생산성 향상이 보다 원활하게 된 것이다. 액티브 워크스페이스를 통한 지멘스의 PLM 솔루션인 팀센터(Teamcenter) 소프트웨어와의 긴밀해진 통합 기능으로, 사용자는 다양한 외부 데이터 소스에서라도 관련된 정보들을 쉽게 찾을 수 있다. 액티브 워크스페이스는 어느 지역에서 어떤 기기로든 웹을 통해 접속할 수 있다.
NX 10은 몇 가지 추가적인 CAD/CAM/CAE 기능들의 개선이 있으며 특히 새로운 NX CAE의 다중 물리 해석 환경은 두 개 이상의 솔버(solvers)들을 연결시켜 복잡한 시뮬레이션을 수행하는 과정을 빠르게 수행할 수 있는 시뮬레이션 통합 기능을 개선했다.
이러한 다중 물리 해석 환경은 일관된 룩앤필(look and feel)을 제공함으로써 엔지니어들이 일반적인 요소 타입과 속성, 경계조건, 솔버 제어와 옵션들을 이용하여 동일한 메쉬에 손쉽게 연계 솔루션을 만들 수 있도록 지원한다.

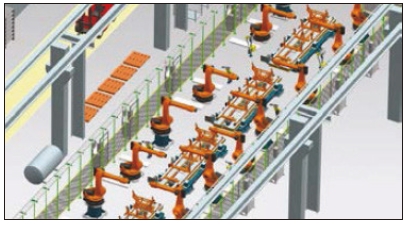

▲ ‌더 뉴 라인 디자이너 애플리케이션은 엔지니어들이 NX를 통해 제품 라인의 도면을

설계하고 시각화할 수 있게 한다.


‌특화된 다양한 기능들

NX CAM의 산업 특화된 기능들은 엔지니어들이 프로그램을 빠르게 짤 수 있게 하고, 품질 높은 부품 개발을 돕는다. 새롭게 만들어진 다이내믹하게 조절되는 러핑 가공 전략 생성 기능은 자동으로 파트 지오메트리에 적용되어 품질 높은 툴 경로를 생성하여 금형 가공을 가능하게 한다.
NX CMM(coordinate-measuring machines)의 새로운 자동 측정 프로그램 기능은 PMI(Product Manufacturing Information)를 읽어 판독하여 자동으로 측정 프로그램 경로를 생성한다. 이 작업으로 현재의 터치 포인트 방법 보다 더 빠르게 만들어진 제품의 측정 검사를 진행할 수 있다.
NX 10은 자동차 조립 제조를 위한 새로운 생산 라인 설계 기능도 제공한다. 더 뉴 라인 디자이너(The new line designer) 애플리케이션은 엔지니어들이 NX를 통해 제품 라인의 도면을 설계하고 시각화할 수 있게 해준다. 또 팀센터와 지멘스의 디지털 매뉴팩처링 솔루션인 테크노매틱스(Tecnomatix) 소프트웨어로 설계를 관리하고 제조 과정을 인증하고 최적화 할 수 있다.
