독자적인 재료기술과 미세공정 적용으로 초소형 크기 구현
[헬로티 = 김동원 기자] 삼성전기가 초소형 파워인덕터를 개발했다. 기존 제품 중 가장 작은 크기의 인덕터로 점점 작아지고 기능은 증가하는 IT기기에 적합할 것으로 전망된다.
삼성전기는 9월 13일, 가로 0.8mm, 세로 0.4mm의 파워인덕터를 선보였다. 두께는 0.65mm에 불과했다. 지금까지 가장 작았던 모바일용 제품(가로 1.2mm, 세로 1.0mm)을 갱신했다.

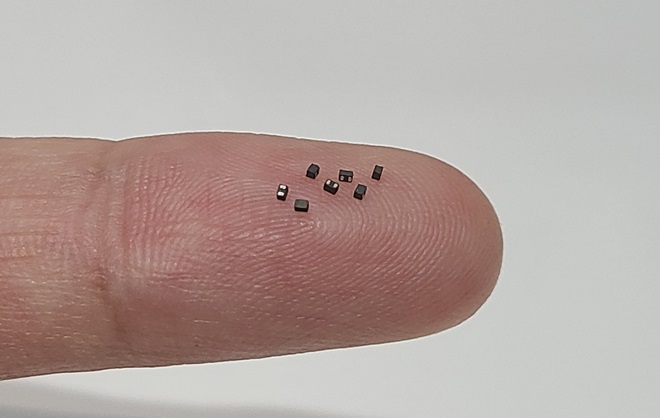

▲ 손가락 위에 올려진 삼성전기의 파워인덕터. 손가락과 비교해 얼마나 크기가 작은지 알 수 있다. (사진 : 삼성전기)
크기는 줄이고 전력손실은 개선
파워인덕터는 배터리로부터 오는 전력을 반도체에 안정적으로 공급하는 데 필요한 핵심부품이다. 주로 스마트폰, 에어러블 기기 전기자동차 등에 필수로 사용된다.
최근 IT기기는 점차 소형화되고 있다. 또, 5G통신, 멀티카메라 등 다기능·고성능화로 탑재되는 부품의 수가 늘어나 내부에 부품 실장공간이 줄어들었다. 따라서 안에 들어가는 부품의 소형화가 필요했다.
여기에 더해 부품의 스펙이 좋아지면서 사용하는 전력량이 늘어나 높은 전류를 견딜 수 있는 파워인덕터가 필요한 상황이었다.
파워인덕터의 성능은 일반적으로 원자재인 자성체와 내부에 감을 수 있는 코일(구리선)의 수에 의해 결정된다. 즉, 파워인덕터의 성능을 높이기 위해서는 자성체 특성 개선과 한정된 공간에서 더 많은 코일을 감아야 한다.
삼성전기는 MLCC로 축적한 재료기술과 반도체용 기판 제조공법을 적용해 기존보다 크기는 절반이상 줄이고 전력손실을 개선했다. 또, 통상적으로 파워인덕터는 개별 단위로 가공하는 것과 달리 삼성전기는 기판 단위로 만들어 생산성을 높이고 제품의 두께도 얇게 개발했다.

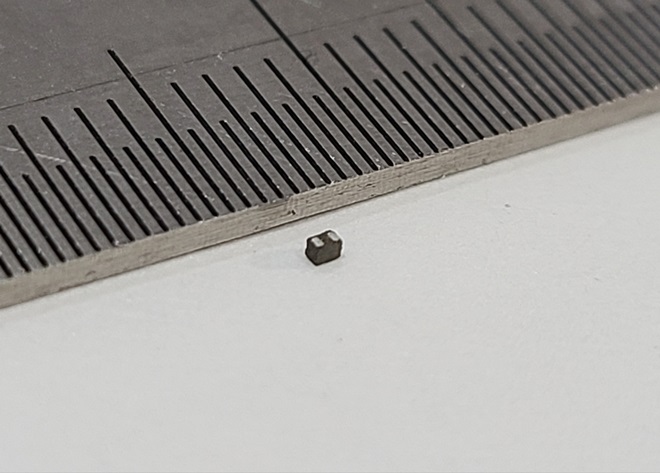

▲ 삼성전기가 출시한 파워인덕터는 가로 0.8mm, 세로 0.4mm의 작은 크기를 자랑한다. (사진 : 삼성전기)
나노급 초미립 파우더 원자재 독자 개발
삼성전기는 나노급의 초미립 파우더가 적용된 원자재를 독자 개발했으며, 반도체 제조에 사용되는 감광공법(빛을 이용해 회로를 새기는 제조법)을 적용해 코일을 미세한 간격으로 구현하는데 성공했다.
삼성전기 중앙연구소장인 허강헌 부사장은 “전자제품의 성능이 높아지고 기능이 많아질수록 내부 부품의 크기는 줄고, 성능과 용량은 개선돼야 한다. 이를 위해서는 차별화된 기술이 필요하다”며 “삼성전기는 소재 기술과 미세공법 기술을 보유한 유일한 회사로 기술간 융복합 통해 제품경쟁력을 한층 높이고 있다”고 밝혔다.
삼성전기는 1996년부터 인덕터를 개발, 생산하며 소형화에서는 업계 최고 수준의 기술력을 인정받고 있다. 삼성전기는 원자재 개발 및 초미세 공법 등 초격차 기술로 제품 라인업과 시장 점유율을 확대할 계획이다.
전자기기의 고성능·다기능화 및 5G 통신의 활성화, 웨어러블 기기 시장의 성장 등으로 초소형 파워인덕터의 수요가 빠른 속도로 증가할 것으로 보이며, 앞으로 전자기기내 탑재량이 매년 20% 이상 늘어날 전망이다.
