계측 전문기업 레니쇼(Renishaw)가 열악한 환경에서 사용하기에 적합한 ‘FORTiS’ 밀폐형 리니어 앱솔루트 엔코더 시리즈를 출시한다.
FORTiS 설계는 ‘RESOLUTE’ 엔코더 기술을 기반으로 하며 액체 및 고체 이물질 유입에 대한 높은 저항을 제공한다. 세로 방향으로 겹쳐진 상태로 부착된 립 씰과 밀봉된 엔드캡이 있는 압출 인클로저를 특징으로 한다.

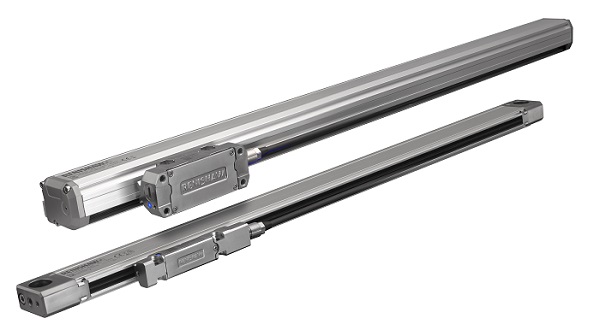

▲레니쇼 ‘FORTiS’ 밀폐형 리니어 앱솔루트 엔코더 시리즈
판독 헤드 본체는 블레이드에 의해 밀봉된 광학 장치에 연결되며, 엔코더의 길이 방향으로 배치된 립 씰을 따라 주행하며, 판독 헤드와 광학 장치는 선형 축 이동 시 기계적 접촉 없이 엔코더의 앱솔루트 스케일(인클로저 내부에 고정) 위를 이동한다.
이번 엔코더는 두 가지의 압출부 프로파일로 나눠져 있다. ‘FORTiS-S’ 리니어 엔코더는 표준 크기의 엔코더로 140mm ~ 3,040mm의 측정 길이를 지원하며 압출부 본체의 굴곡 구멍을 통해 가공면에 직접 설치된다.
‘FORTiS-N’ 엔코더는 70mm ~ 2,040mm의 측정 길이를 지원하며 단면 압출부가 더 좁고 판독 헤드가 더 작아 협소한 공간에 설치할 수 있다.
레니쇼 FORTiS 총괄 기계 엔지니어 이안 엘드레드(Ian Eldred)는 “해당 제품은 기계적 베어링 지지부가 필요 없는 비접촉식 기계적 설계로 뛰어난 반복도와 낮은 히스테리시스, 개선된 측정 성능을 제공한다”고 설명했다.
FORTiS 앱솔루트 엔코더에는 ‘DuraSeal’ 립 씰이 적용됐는데, 이는 공작기계 윤활유에 대한 뛰어난 내성을 제공하며 공기 퍼지와 함께 사용할 경우 최대 IP64의 밀봉 및 침투 보호 성능을 제공한다. 또 특수 설계된 통합형 동조 질량 댐퍼도 존재하는데, 이 댐퍼는 30g 진동 내성을 제공한다.
이번 엔코더는 다양한 직렬 통신 프로토콜을 지원하며 여기에는 BiSS C, BiSS Safety, Siemens DRIVE-CLiQ, FANUC, Mitsubishi 및 Panasonic이 포함된다. 또한 엔코더의 치수가 다양한 현재 제품 및 이전 시스템과 공간 및 볼트 구멍 호환성을 갖고 있다.
설치 관리자는 표준 USB 커넥터를 통해 고급형 진단 도구, ADTa-100을 레니쇼의 ADT View 소프트웨어가 설치된 PC에 연결할 수 있다. 이를 통해 고급 진단 정보를 사용자 친화적인 그래픽 인터페이스에서 확인할 수 있다.
