7. 긴 레코드 길이
레코드 길이는 전체 파형 레코드에 포함된 포인트 수다. 스코프는 제한적인 수의 샘플만을 저장할 수 있으므로, 일반적으로 레코드 길이가 길수록 좋다.
[What you need]
■ 캡처 시간 = 레코드 길이/샘플링 속도다. 따라서 오실로스코프의 레코드 길이가 1M 포인트이고 샘플링 속도가 250MS/s라면 4ms 길이의 신호를 캡처할 수 있다.
■ 최신 오실로스코프에서는 사용자의 애플리케이션에 필요한 세부 정보 수준을 최적화할 수 있도록 레코드 길이를 선택할 수 있다.
■ 뛰어난 기본형 스코프는 2,000 포인트 이상이 저장되며, 이는 안정적인 사인파 신호(대개 500 포인트 필요)에 충분하고도 남는 사양이다. 하지만 복잡한 디지털 데이터 스트림에서 타이밍 이상 현상의 원인을 찾아내려면, 예를 들어 레코드 길이가 1M 포인트 이상인 DPO(디지털 포스퍼 오실로스코프)를 고려해야 한다.
■ 지터, 런트 펄스 및 글리치와 같은 간헐적인 이상신호를 찾으려면 긴 레코드 길이와 높은 파형 캡처 속도가 결합된 중급 이상의 스코프를 선택하라.
더 크게 보라.
이 USB 시리얼 데이터 스트림을 디코딩하는 데 충분한 세부 정보를 획득하려면 높은 분해능의 샘플링(200ps)이 필요하다. 복수의 패킷 내용을 획득하려면 긴 시간(200μs)이 필요하다. 두 가지 모두 표시하려면 긴 레코드 길이(1M 포인트)의 오실로스코프가 필요하다.
▲ 실로스코프는 제한적인 수의 샘플만을 저장할 수 있으므로 파형 지속 시간은 오실로스코프의 샘플링 속도에 반비례 한다.
시간 간격 = 레코드 길이 / 샘플링 속도
8. 강력한 파형 탐색 및 분석
특정 파형 오류를 찾는 것은 무척 까다롭고 어려운 작업이다. 따라서 프로세스를 자동화하고 ‘측정 시간’을 단축할 수 있는 툴이 필요하다.
[What you need]
■ 줌/패닝 기능을 사용하면 관심 이벤트를 확대해 보거나 영역을 이전 또는 다음 시간으로 패닝할 수 있다.
■ 재생/일시정지 기능은 파형 전반에 걸쳐 줌 창을 자동으로 패닝한다. 조작없이 재생되므로 사용자가 더 중요한 파형 자체에 집중할 수 있다.
■ 마크 기능을 사용하면 문제를 찾는 동안 관심 이벤트를 표시할 수 있다. 전면부 컨트롤을 사용하여 각 마크 사이로 신속하게 이동하면서 빠르고 손쉽게 타이밍을 측정할 수 있다(패널 참조).
■ 검색 및 마크 기능을 사용하면 전체 획득 내용을 검색하고 사용자 지정 이벤트가 발생되는 곳을 자동으로 표시할 수 있다.
■ 고급 검색을 사용하면 다양한 여러 기준을 트리거 조건과 유사하게 정의할 수 있으며, 정의된 기준은 자동으로 감지되고 캡처된 파형에 표시된다.
고급 검색 툴
독점 기술인 Wave Inspector?는 업계에서 가장 빠른 자동 탐색, 검색, 분석 툴이다. 이를 사용하면 검색 기준을 지정하여 획득에서 셋업 & 홀드 시간과 같은 일부 지정된 기준을 위반하는 모든 사례를 자동으로 찾을 수 있다.

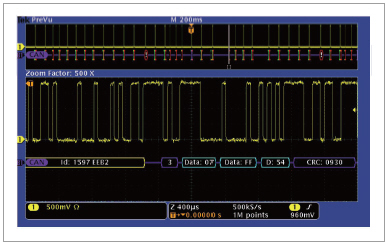

▲ 레코드 길이가 수백만 포인트인 오실로스코프는 복잡한 파형을 검사하는
데 필수적인 수천 개 화면 수준의 신호 활동을 나타낼 수 있다. 또한 파형에
표시를 하는 기능은 예를 들어 CAN 버스에 대한 대기 시간 측정 등에 유용하다.
9. 자동 파형 측정
자동 파형 측정을 활용하면 손쉽게 정확한 판독 수치를 확보할 수 있다.
[What you need]
■ 대부분의 스코프는 정확한 자동 측정을 수행할 수 있는 전면부 버튼 및/또는 화면에 표시되는 메뉴를 제공한다.
■ 대부분의 스코프에서 기본적인 선택 항목은 진폭, 주기, 상승/하강 시간이다.
■ 대부분의 디지털 스코프는 또한 평균 및 RM S 계산, 듀티 사이클, 기타 수학 연산 기능도 제공한다.
■ 일부 스코프의 경우 ‘응답 시간’을 한층 더 단축할 수 있는 고급 연산 기능도 제공한다.
몇 가지 예:
- FFT, 적분, 미분, 로그, 제곱근, 절대값
- 사인, 코사인, 탄젠트, 라디안, 도
- 스칼라, 사용자 조정 가능한 변수 및 파라미터 측정 결과 포함
빠른 해답 찾기
다시 말하지만, 추가 기능은 측정 시간을 줄여준다. 디지털 신호 처리 기법으로 측정을 자동화함으로써 커서를 사용하는 것보다 더 빠르고 정확하며 반복하기 쉽게 만들 수 있다. 또한 특정 연산 함수에 대해 자신만의 공식을 작성할 수도 있다.
▲ Wave Inspector?에 긴 획득에서 300mV를 초과하는 모든 펄스가 표시
되는 모습
▲ 자동 측정은 화면에 영숫자 판독치로 나타나며, 직접 눈금을 해독하는 것
보다 더 정확하다.
10. 고급 애플리케이션 지원
고급 스코프에는 광학 및 전기 설계 문제 해결과 표준 적합성에 대응하는 애플리케이션 소프트웨어가 제공된다.
[What you need]
■ 신호 무결성 및 지터 측정 패키지: 디지털 시스템에서 신호 무결성과 관련된 문제, 그 원인, 특성, 영향에 대한 시각을 제공한다.
■ RF 애플리케이션: 주파수 도메인에서 신호를 확인하고 스펙트로그램, 진폭, 주파수, 위상 대 시간 트레이스를 사용하여 분석한다.
■ CAN/LIN, I2C, SPI, FlexRay, MO ST 및 기타 아날로그 및 디지털 혼합, 패러럴 및 시리얼 기술이 적용된 임베디드 시스템의 디버그를 지원한다.
■ 교육: 전기공학을 전공하는 학생들이 차세대 기술을 개발하려면 복잡한 회로와 전자 설계를 이해해야 한다.
■ 파워 측정(예: SMPS): 파워 품질, 스위칭 손실, 고조파, 안전 작동 범위, 변조, 리플, 슬루 레이트 등에 대한 자동 측정. 기타 광학 통신, 메모리 시스템 검증, 통신 표준 테스트, 디스크 드라이브 측정, 비디오 측정 등이 포함된다.
향후의 솔루션에 대한 고려
오늘날 복잡한 전자 설계는 다양한 산업 분야에서 혁신을 주도하고 있다. 현재 그리고 미래에도 애플리케이션에 필요한 모든 기능을 갖춘 스코프가 필요하다.
▲ SMPS 스위칭 소자가 안전 한계 내에서 작동하고 있는가? 자동 분석 툴은
버튼 하나로 전력 계측 기능을 제공하므로, SOA(안전 작동 범위), 파워
품질, 스위칭 손실, 고조파, 변조, 리플, 슬루 레이트(di/dt, dv/dt)를 빠르고
정확하게 분석할 수 있다.
11. 간편하고 응답성 높은 조작
오실로스코프는 자주 쓰지 않는 사용자라도 손쉽게 조작할 수 있어야 한다. 사용자 인터페이스는 ‘응답 시간’ 계산에서 중요한 부분을 차지한다.
[What you need]
■ 자주 사용하는 조정 기능에 전용 노브가 있어야 한다.
■ AUTOSET 및/또는 DEF AULT 버튼은 즉각적인 설정에 유용하다.
■ 스코프가 응답성이 높아 변화되는 이벤트에 신속하게 반응해야 한다.
■ 사용자의 언어와 다이얼에 적용할 템플릿이 지원되어야 한다.
사용자의 작업 방식과 일치하는 컨트롤
오실로스코프가 계측기를 다양한 방식으로 조작할 수 있는 방법을 제공해야 한다. 내장 도움말은 간편한 내장 참조 설명서를 제공하며, 스마트 메뉴를 통해 상황에 맞는 다기능 명령을 손쉽게 액세스할 수 있다.

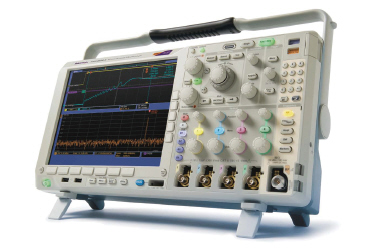

▲ 대부분의 사용자는 스코프를 매일 사용하지는 않는다. 직관적인 컨트롤이
제공된다면 스코프를 자주 쓰지 않는 사용자라도 편하게 사용할 수 있고,
전문 사용자는 최첨단 기능을 손쉽게 액세스할 수 있다. 오실로스코프는
실험실이나 작업 현장에서 손쉽게 사용 가능해야 한다.
12. 연결성 및 확장
스코프를 컴퓨터에 직접 연결하거나 이동식 미디어를 통해 데이터를 전송할 수 있다면 고급 분석이 가능하며 문서화 및 결과 공유가 간편해진다.
[What you need]
■ Windows 데스크탑에 대한 액세스를 제공하며 네트워크 인쇄 및 파일 공유 리소스를 제공하는 스코프를 찾아보라.
■ 또한 타사 분석, 문서화, 생산성 소프트웨어를 실행할 수 있는지 확인하라.
■ 인터넷 액세스를 제공하여 동료들과 실시간으로 측정 결과를 공유하는 것이 유용하겠는가?
■ 스코프가 사용자의 요구 변화에 대응할 수 있는가? 예를 들어 다음 기능을 추가할 수 있는가?
- 긴 레코드 길이를 분석할 수 있도록 채널에 메모리 추가
- 애플리케이션 전용 측정 및 애플리케이션 모듈
- 완벽한 범위의 프로브 및 모듈
- 배터리 팩 및 랙마운트 등의 액세서리
- PC에서 스코프를 제어하고 자동 측정, 파형 데이터 로깅, 라이브 파형 내보내기를 수행할 수 있는 소프트웨어
인터페이스 확인
LAN, 디스플레이, 프린터 인터페이스를 통해 오실로스코프를 나머지 작업 환경과 통합할 수 있다.
■ 네트워크 연결용 이더넷 포트 + 스크린샷, 파형 데이터, 측정 결과를 캡처할 수 있는 호환 소프트웨어
■ USB 호스트 포트: 빠르고 간편한 데이터 저장, 인쇄, USB 키보드 연결
■ 손쉽게 PC에 연결하거나 프린터에 인쇄 작업을 전달할 수 있는 USB 디바이스 포트
■ 오실로스코프 디스플레이를 모니터 또는 프로젝터로 내보낼 수 있는 비디오 포트
▲ 다양한 아이콘으로 구성된 그래픽 사용자 인터페이스는 고급 기능을
이해하고 직관적으로 사용하는 데 도움이 된다.
▲ 표준 인터페이스에 GPIB, RS-232, USB, 이더넷, LXI, 네트워크 통신
모듈에 대한 링크가 포함될 수 있다. USB는 USB 플래시 드라이브에 파형,
캡처, 설정을 저장하는 데 유용하다. PictBridge를 통해 스코프를 디지털
카메라처럼 활용할 수 있다. VGA를 통해 외부 모니터에 연결할 수 있다.
마지막으로, 경제적인 관리 비용 및 신뢰성 높은 성능을 고려하라.
스코프 제조사의 지원 옵션을 확인해 사용자의 구매에 가치를 추가하고 스코프의 실용 수명을 연장하는 데 어떤 노력을 기울이고 있는지 알아보라. 예를 들어, 현장 교육 및 훈련과 함께 설계, 시스템 통합, 프로젝트 관리 및 기타 전문 서비스를 통해 고객이 생산성을 극대화하도록 지원하며 정확하며 신뢰성 높은 측정을 보장할 수 있는지 확인하라. 이와 같이 가치 높은 지원 패키지는 연장 보증과 같은 옵션과 함께 장기적으로 비용을 절감하고 안심할 수 있는 신뢰성을 제공한다.
한국텍트로닉스
